GZS10-2-ED 飞利浦 九脚显象管彩管座

用途
供彩色电视机、显示器安插管基代号符合J10-2或美国电子工业协会标准(EIA)中B10-277的粗颈(Φ29mm)彩色显像管用。
主要技术性能
| 总插入力 |
≤90N |
| 总拔出力 |
27~80N |
| 单脚分离力 |
≥0.85N |
| 接触电阻 |
≤0.02Ω |
| 绝缘电阻 |
≥105MΩ |
| 耐压 |
1号接触件与相邻接触件之间(插入管基):20kVDC. 不带放电间隙的接触件与相邻接触件之间(接地端除外):3kVDC. 其余相邻接触件之间(接地端除外):1.2kVDC. |
| 开始放电电压 |
见表 |
| 适用聚焦极电缆 |
单股或多股电缆线,电缆线尺寸见图 电缆线插入力≤10N 电缆线拔出力≥40N |
| 阻燃性 |
达UL94V-0级 |
放电间隙分布位置和开始放电电压(初始值)规格表
| 规格代号 |
C |
D |
F |
| 1号接触件(聚焦极)开始放电电压 |
13~16 |
14~17 |
16~20 |
规格代号 Code |
开始放电电压 I.D.V kVDC |
| 接触件编号 Pin No. |
| 4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| A4 |
无接触件低压接地端 Without Pin G.N.D |
1.0~2.3 |
1.2~2.4 |
1.0~2.3 |
无放电间隙Without |
| C1 |
无接触件低压接地端 Without Pin G.N.D |
1.0~2.3 |
2.0~3.5 |
1.0~2.3 |
无放电间隙Without |
| S3 |
无接触件 Without Pin |
1.0~2.3 |
2.0~3.5 |
1.0~2.3 |
无接触件低压接地端 Without Pin G.N.D |
| S4 |
无接触件 Without Pin |
1.2~2.3 |
1.2~2.4 |
1.0~2.3 |
无接触件低压接地端 Without Pin G.N.D |
注:上表是从SJ/T11162-1998的规格表中选取常用规格编成,详细规格请参阅本说明书附表。

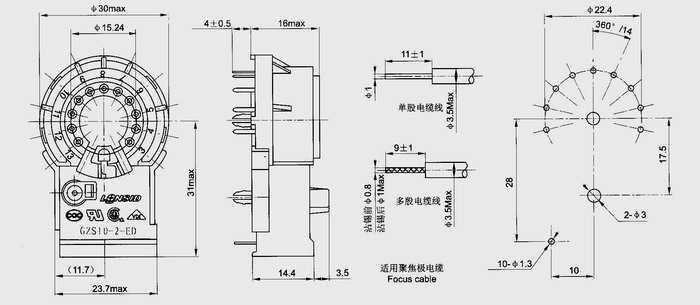

外形尺寸及印制板安装开孔尺寸 Dimension and PCB mounting holes
