GZS8-6-BD1 外七脚显象管彩管座

用途
供彩色电视机、显示器安插管基代号符合J8-6或美国电子工业协会标准（EIA）中B8-288、B8-293的细颈（Φ22.5mm）彩色显像管用。
主要技术性能

总插入力	≤80N
总拔出力	25～80N
单脚分离力	≥0.85N
接触电阻	≤0.02Ω
绝缘电阻	≥105MΩ
耐压	1号接触件与相邻接触件之间(插入管基)：20kVDC. 不带放电间隙的接触件与相邻接触件之间(接地端除外)：3kVDC. 其余相邻接触件之间(接地端除外)：1.2kVDC.
开始放电电压	见表
适用聚焦极电缆	单股或多股电缆线，电缆线尺寸见图 电缆线插入力≤10N 电缆线拔出力≥40N
阻燃性	达UL94V-0级

放电间隙分布位置和开始放电电压（初始值）规格表

规格代号	A	B	C	D	E
1号接触件（聚焦极）开始放电电压	9～12	11～14	13～16	14～17	15～18

规格代号 Code	开始放电电压 I.D.V　kVDC
	接触件编号 Pin No.
	3	4	5	6	7	8	9
B	1.0～2.6		低压接地端G.N.D	1.0～2.3		1.2～2.4	1.0～2.3
B1	1.0～2.6		低压接地端G.N.D	1.0～2.6		1.0～2.7	1.0～2.6
E	1.0～2.3			低压接地端G.N.D	1.0～2.3
G	1.0～2.3			低压接地端G.N.D	1.0～2.3	1.2～2.4	1.0～2.3

注：上表是从SJ/T11162-1998的规格表中选取常用规格编成，详细规格请参阅本说明书附表。

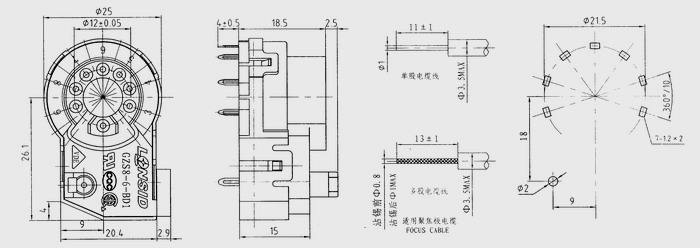

外形尺寸及印制板安装开孔尺寸 Dimension and PCB mounting holes
