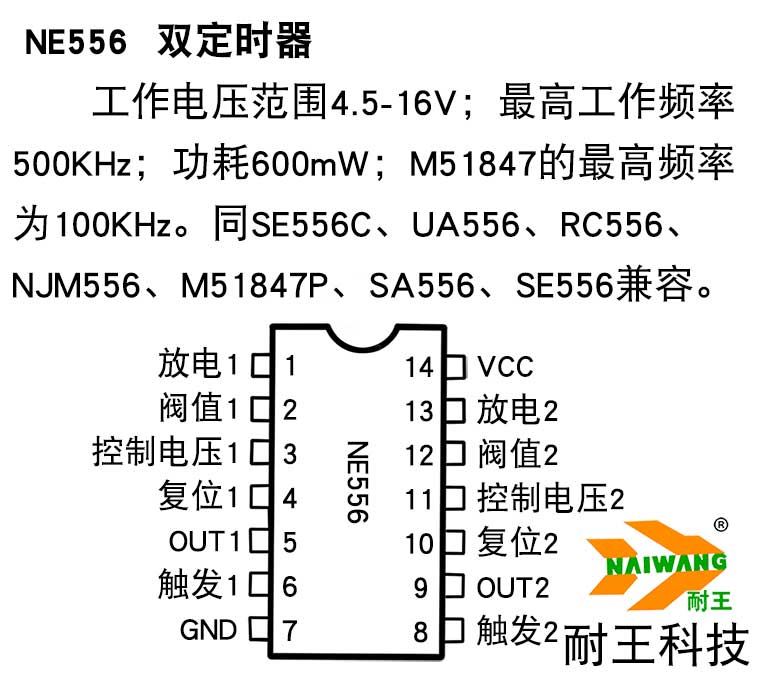

NE556N 双定时器集成电路

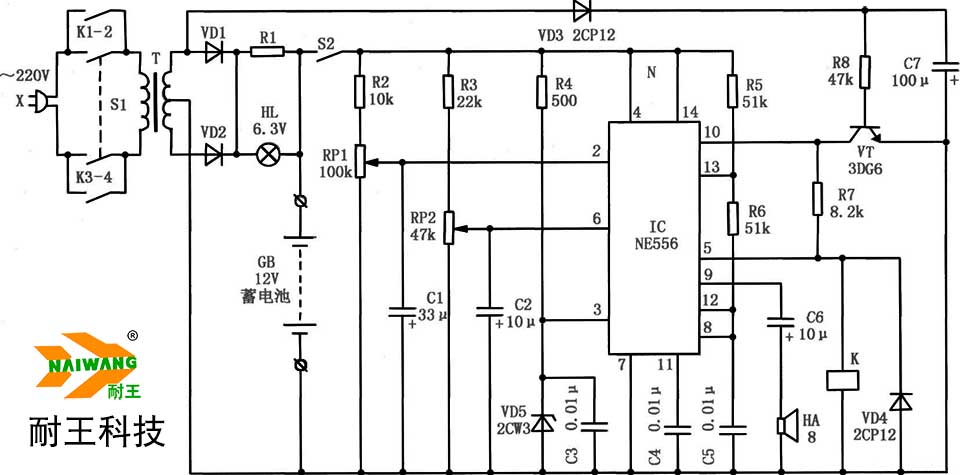

应用电路图：NE556N构成的发电机启动蓄电池的全自动监控电路

      本电路为发电机启动蓄电池的全自动监控电路，可对蓄电池电压状态进行连续检测。当蓄电池放电到规定的最低电压，能自动停止充电；当蓄电池需要充电而又未接上充电电源时，能自动识别并发出音响信号，提醒操作人员接上电源。此外，还具有“自动一手动”转换功能，使其可采用“手动”操作，随时给蓄电池充电。该装置还可用于车用蓄电池的自控充放电、计算机备用电源和各种通信台站固定蓄电池的连续监控与检查。
