NE555是一种计时的IC，只需要几个电阻和电容就能产生各种频率的脉冲信号，所以用途是非常广泛的。

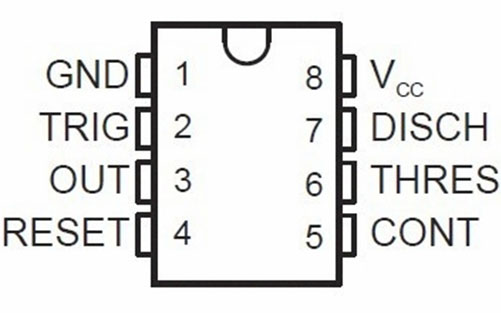

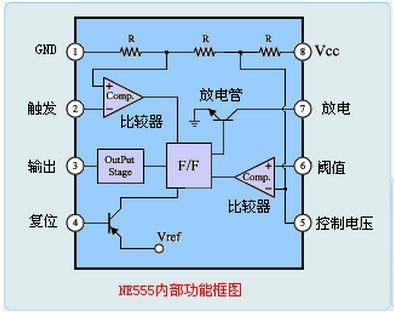

NE555结构和引脚如下图所示：

1.GND：IC接地脚
2.TRIGGER：触发启动端，低电平（小于1/3VCC）有作用，3脚输出H，高电平（大于2/3VCC），3脚输出L。

3.Q（OUTPUT）：输出脚，当2脚电压小于1/3VCC时，输出高电平，当2脚电压高于1/3VCC且6脚电压大于2/3VCC时，输出低电压

4.RESET：重置脚，当4脚电压低于0.4V时，不管2脚和6脚电压，3脚输出的电压一定是低电压。

5.CONTROL VOLTAGE：电压控制

6.THRESHOLD：我们称为阀值，对高电平有作用

7.DISCHARGE：放电端，和输出脚3脚同步，不过3脚输出的是实电压，而7脚输出的是虚电压。

8.VCC：供电脚，范围在4V--16V之间。

NE555具有以下几个特点：

1.作为延时作用时，只需电阻和电容就能做出从几微秒到几小时的超宽范围

2.作为计时作用时，精确度高，稳定

3.作为脉冲信号输出时，可操作的电压电流范围广，可与大功率器件直接连接.
