高保真全新改版 TDA7265+NE5532 2.1 三声道 超重低音成品功放板

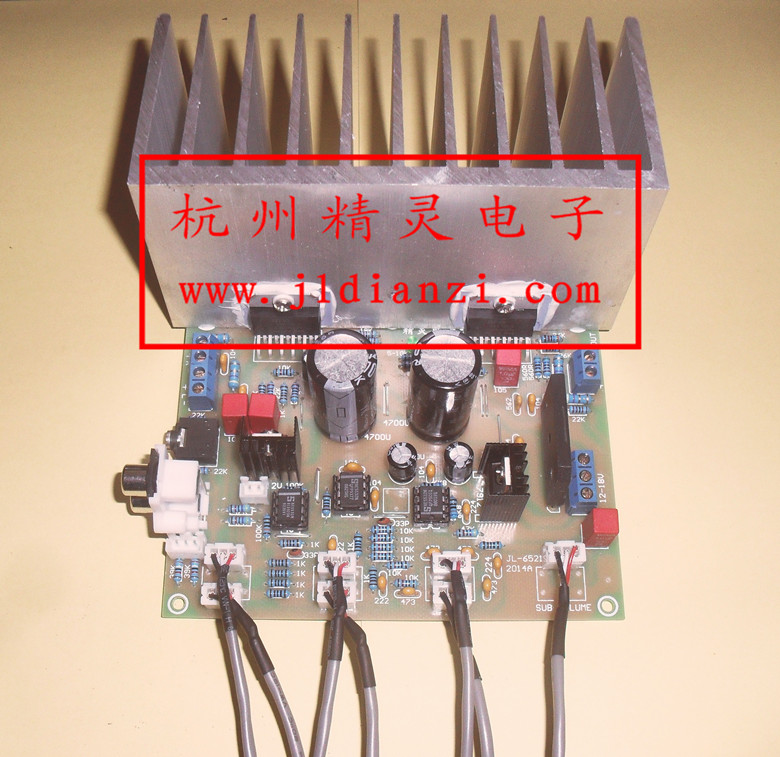

没有开机冲击声的 TDA7265+NE5532高保真2.1 3声道音功放板，功率：30WX2+60W，一片负责推动左右声道的主音箱喇叭，音调部分选用原装进口大S NE5532，另外一片接成BTL电路一推动更大的低音炮喇叭，超重低音选用原装进口大S NE5532 组成2阶低通滤波器，功率非常强劲震撼。 工作电压采用双12V-18V 交流电源，功率最好选用 100W 或以上的电源变压器。

每一块板发货前全部通电测试，正常后再安排打包发货，收到货请务必保证接线百分百正确无误！如因客户操作不当引起元器件损毁，责任自负！

特别提醒：本店不是基础常识培训基地，如果您对基本的电子常识一点也不懂的，一点动手能力也没有的话请不要急着购买，请先到百度上学习学习补好了课，再来玩这个！这些功放板，变压器都是傻瓜式的接线方法，板上也都标注有接线点了。但如果哪个是电容，哪个是电阻您都还不知道的，请暂时不要购买！

为方便亲们改装，本店特推出以下屏蔽线引出款哦！

 电路上对音质有影响音频输入耦合电容选用德国WIMA 1UF发烧电容，旁路电容等采用优质的无极性独石电容。电阻全部选用五环1％精度金属膜电阻，电源滤波电容为红宝石50V/4700UF的电解电容。音量、音调电位器采用台湾产俐洋 B50K 带步进定位棘轮 优质发烧双联电位器。前级音调电路采用原装SIG公司的NE5532（大S）。整流桥采用25A大电流的扁桥，在大动态的音乐也能提供足够的电流。FR4单面玻纤1.6mm厚喷锡线路路板，单个重量约400克的加大散热片

主要参数：

主声道：TDA7265 X 1 功率：30W+30W 喇叭推荐4-8欧15W-30W 4-8寸全频喇叭

重低音：TDA7265 X 1 功率：60W  喇叭推荐8欧 30-70W 5-8寸低频喇叭

电  压：交流 AC 双12V-18V 推荐AC18V功率100W 或以上的电源变压器。

输出阻抗：8-16欧

线路板尺寸：94mm X 124mm。

散热片净重：450 克 (长132mm*宽60mm*高70mm)

总  重：约 590 克

点击下面双12V 100W 电源变压器的链接可直接购买：

http://item.taobao.com/item.htm?id=38623770790

电路原理图：

现在淘宝上一些无良卖家，不惜以低成本收购的二手元器件组装功放板，来降低成本，以高价卖出！

而本店用的都是全新的元器件，以高成本低价格卖出，赚的都是良心钱！

 我们的屏蔽线长约30 CM
