TDA7253 电视机 伴音功放电路

工作电压10V~32V，推荐工作电压20V。
　　TDA7253是双声道音频功率放大电路。功率放大电路是能量转换电路，用于为负载提供一定不失真、功率大、效率高的输出功率。
　　TDA7253内含2路音频功率放大电路，具有静音和过热、过流保护功能，工作电压10V~32V，推荐工作电压20V。

互换型号：CD7253, TDA7263M, CD7263

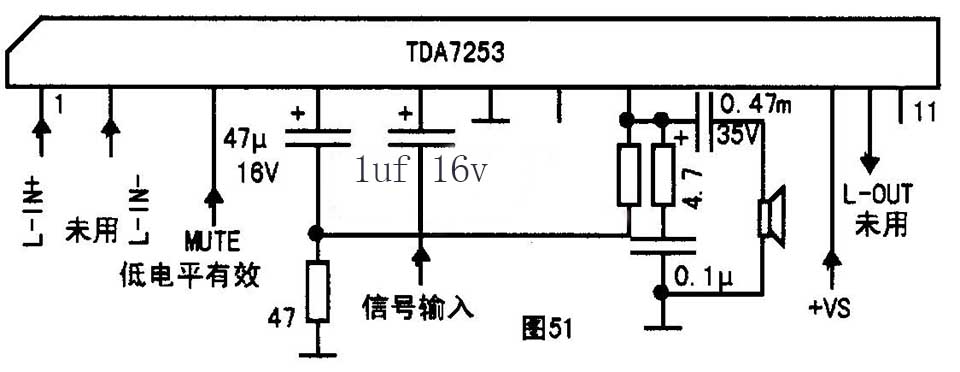

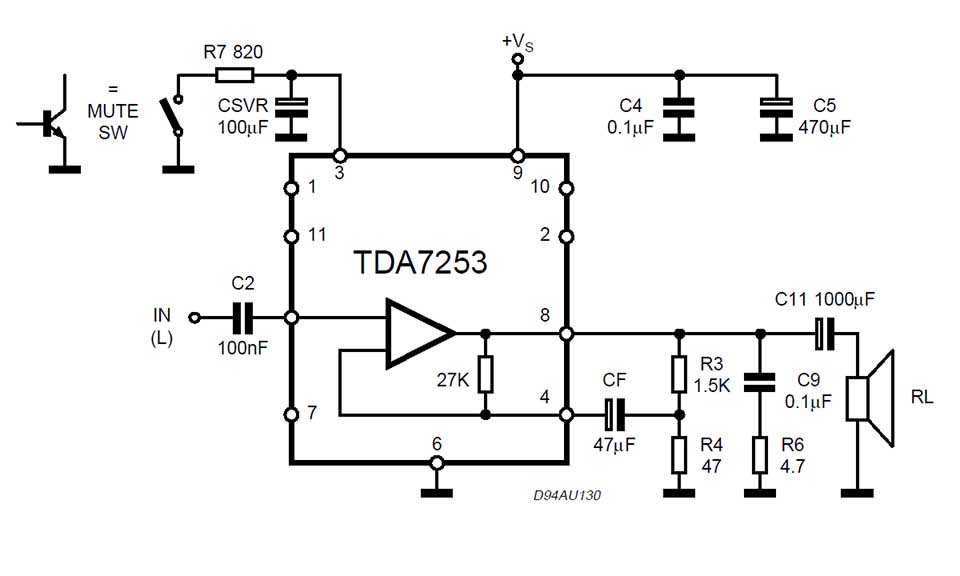

    该IC为11脚MULTIWATT形式封装的双声道音频功率放大器。该IC工作电压范围（12V-30V），功率为2x4W （VCC=24V,RL=4Ω时）。TDA7263/M与TDA7253引脚功能完全相同，且功率更大，在同等条件下TDA7263M为2x8W。该IC内设静音、过流、过热保护电路。具有失真小、外接元件少、开／关机时无冲击噪声等特点。其引脚功能如下：①脚，L声道正相输入；,L声道负相输入；③脚，静噪控制／纹波抑制滤波；,R声道负相输入；⑤脚，R声道正相输入；⑥脚，地；⑦脚，空脚；⑧脚，R声道信号输出。⑨脚，电源；⑩脚，L声道信号输出；11脚，空脚。应用电路如图51所示。

TDA7253引脚功能的电压资料参数

                    有信号/无信号
1  空
2  空
3  静音              11.8/0.9
4  反馈入            1.7/2.3
5  音频信号入        0.8/0
6  地                 0
7  空
8  伴音出             9.4/0
9  电源               21/23
10 空
