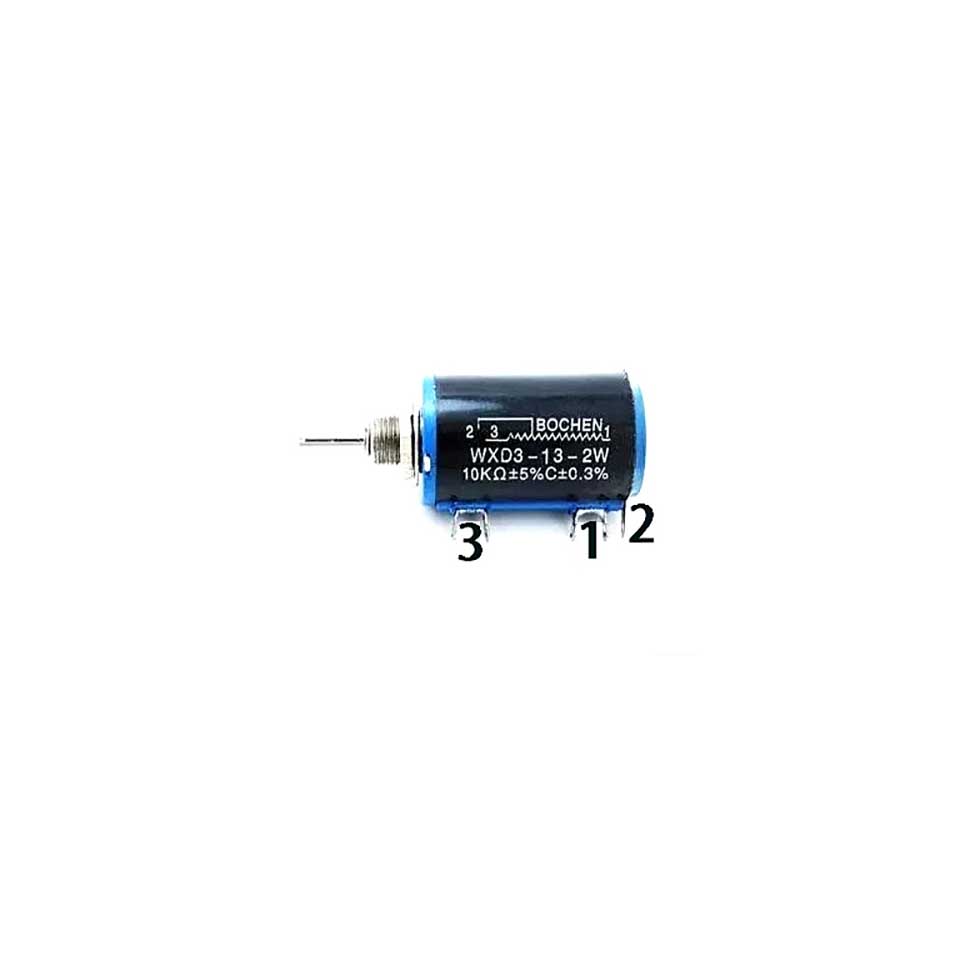

WXD3-13-2W 1-10KΩ 2W 可调电阻线绕(10圈)多圈精密电位器

功耗 （70℃）2W
阻值误差 ±5%
电阻体极限电压 160V
 机械耐久性 10000周
阻值范围 100Ω～47KΩ

线性精度  ±0.1%～±1%

机械行程 3600°±10°
圈数 10圈
额定功率（Rated power ):2W
轴端形状）：ZS-3
轴长：L=20mm

注意：电位器出厂不带旋钮，有需要另配
以下阻值供选择：

100 Ω、220Ω、330R、470R、560R、680Ω、1K、1.5K、2.2K、3.3K、4.7K、5.1K、5.6K 、6.8K、10K、22K  、33K、47K

（56K、100K ）  6元

现货供应有 100欧.220欧.330欧.470欧,1K.2K2.3K3.4K7.5K6.10K.22K.33K.47K
本产品适用于电讯、电工、电子仪器及设备中，作精密调节直流或低频电压、电流之用。
一、 使用环境条件： 环境温度：—55~+100℃； 相对温度：在温度为+40℃时，达98%； 大气压力：107~4.4Kpa； 振动：振频为10~500HZ，加速度49m/s2； 碰撞：频率为40~80次/分，加速度147m/s2； 离心：加速度147m/s2。
二、 型式、主要参数和尺寸

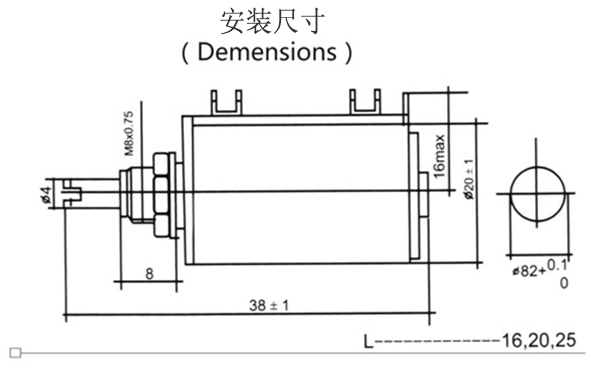

  1． 电位器的品种及外形尺寸见上图。 外形尺寸及安装尺寸 如图。型号 轴端形式 轴长 机械角度 电气角度 圈数 WXD3-13 ZS-3 16·20 3600±20 3600±10 10
  2． 电位器标称功率为2W，最高工作电压为160V（直流或交流有效值）。
  3． 电位器的标称总阻范围为100Ω~47KΩ，其阻值系列按表2（即E12系列）。总阻误差为±5%和±10%。 表2 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
  4． 电位器的线性精度分为±0.2%、±0.3%、±0.5%和±1%。
  5． 电位器的型号、品种代号及在合同中的填写示例：WXD3—13—2—10KΩ±5%—16—ZS—3—4—GB/T15880-95 示例中为型号与品种代号、额定功率、标称阻值与误差、轴长、轴端型式、耐磨等级、本标准代号。
三、 主要技术特征
  1． 抗电强度：承受750V(50HZ交流有效值)1分钟，无击穿、飞狐现象；
  2． 绝缘电阻：潮前≥200MΩ，潮后≥20MΩ；
  3． 旋转力矩：50~500gf.cm，力矩比为1：3；
  4． 耐磨等级：3级10000周，4级5000周；
  5． 恒定潮热：40±2℃，相对湿度93±3%，经96小时后ΔR/R不超过±1%；
  6． 电负荷：经48小时额定功率负荷后ΔR/R不超过1%
