正品TDA2030A电脑超重低音炮2.1音响发烧功放板3声道兼容LM1875

最新版本号：JL-2016E

1，增加了超重低音输出的 “蓝色炫彩显示”

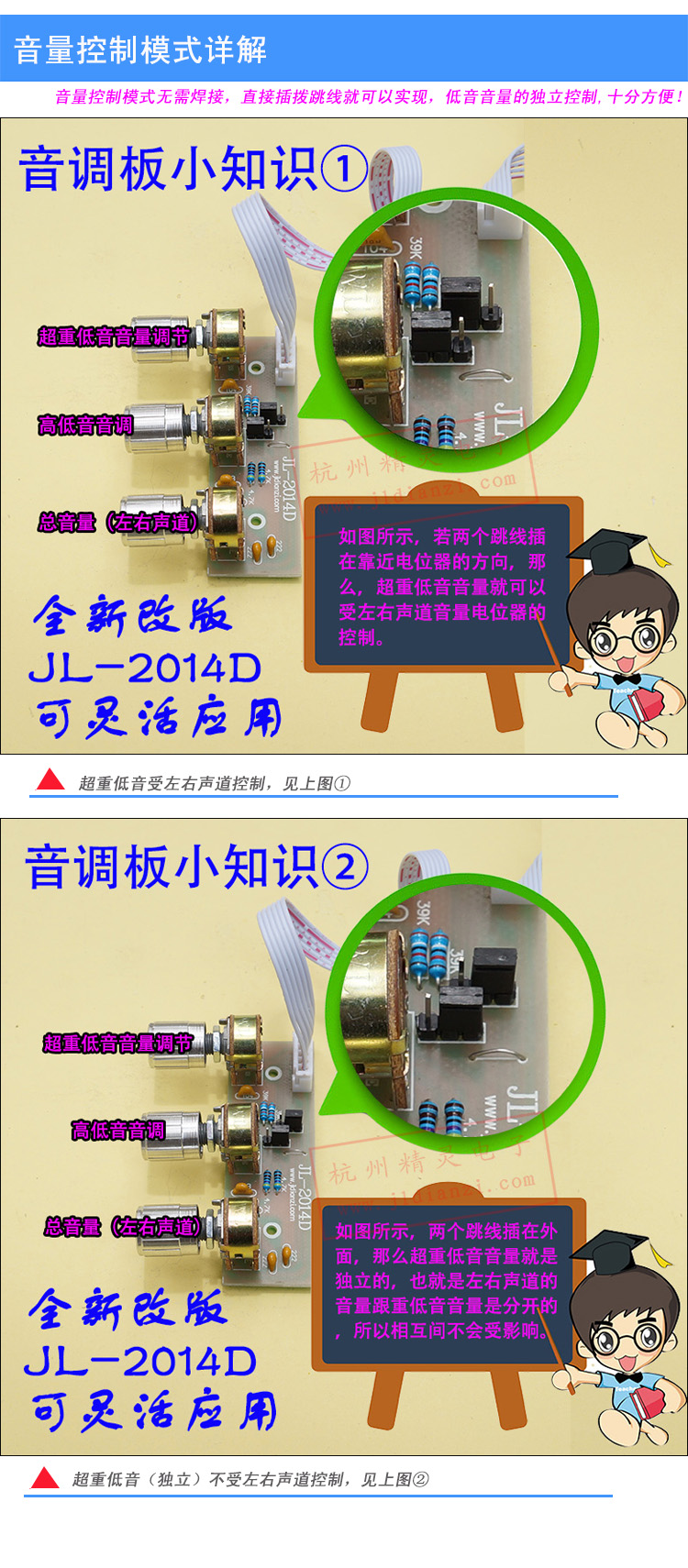

2，音量控制模式无需焊接，直接插拨跳线就可以实现，低音音量的独立控制

3，2015版，在原来基础上增加了一路电源输出，这样客户就可以同时接解码板和散热风扇了。

我们的板每个都是当场测试好的才包装发货的，请收到货一定要正确接线使用。

功放板采用双电源供电不能在车上使用，谢绝议价，谢谢合作！

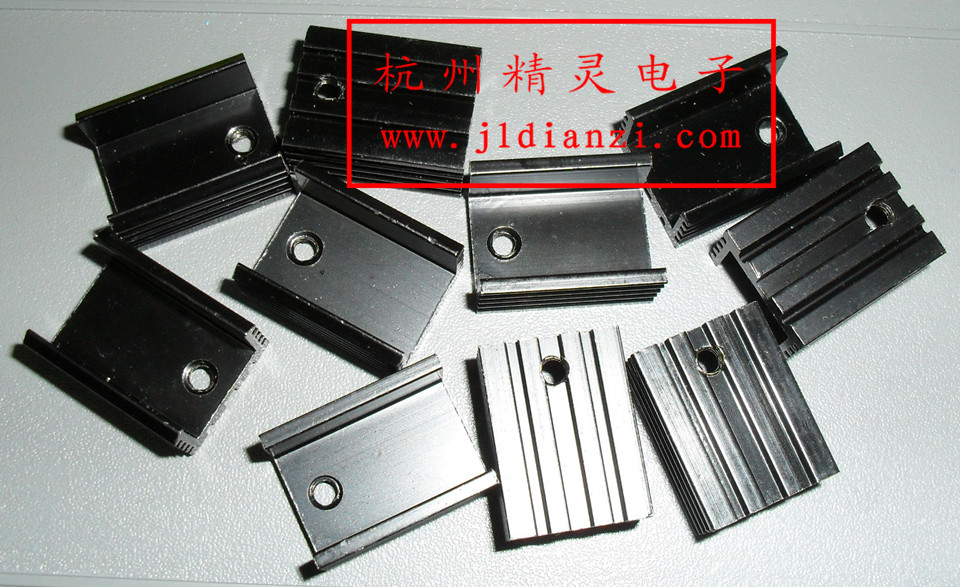

需要小散热片的请拍

2012年10月1日起，优惠大酬谢，随板附赠3个铝合金电位器旋钮

为能更好的搭配本功放板，请注意以下两点：

1.低音炮箱体和低音喇叭功率要足够大

2.低音炮的箱体内建议加装合适的吸音棉。所以要得到更好的超重低音效果，还需要搭配好的低音炮的哦。

需要购买此板散件的，请直接点击下面的链接：

http://item.taobao.com/item.htm?id=2568209353

我们采用的都是全新的元器件

整板重量： 170克 ( 现在的板是180克左右的，剽窃我们的板只有120克哦)

购买本功放配套用的变压器请点击下面的链接：

最新推出10路音频电平指示灯，喜欢DIY的亲点击图片链接

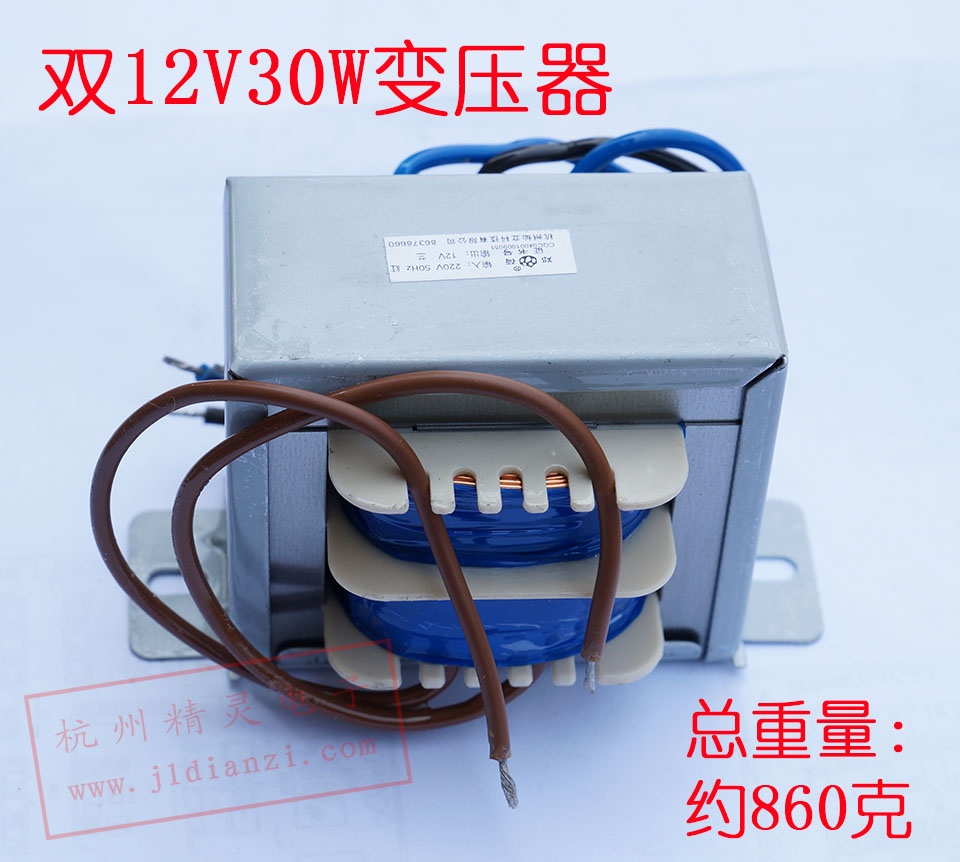

全铜线双 12V 单24V 30W 2.1功放板专用电源变压器 (净重 900克)

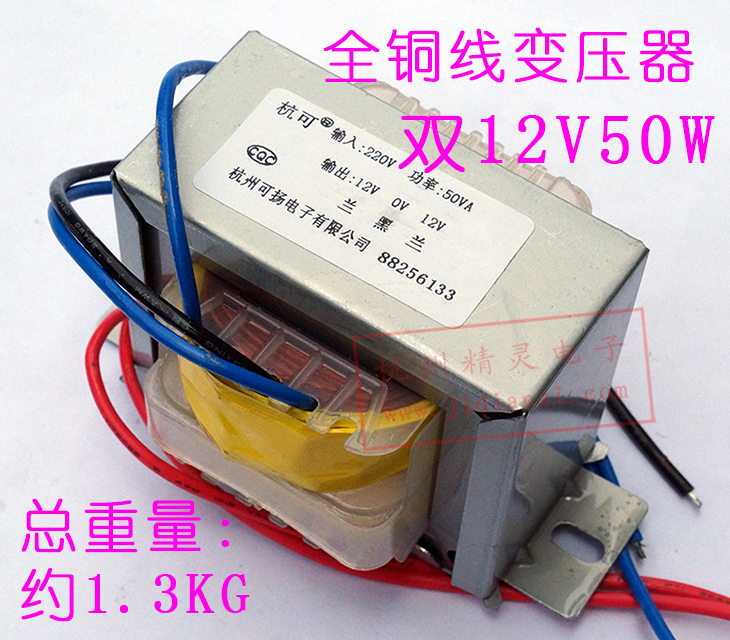

50W 双12V (单24V) 全铜电源变压器 (重1300克）链接

需要音频线的亲，请点下面链接：

3.5转3.5 双声道立体声音频线 MP3连接线链接

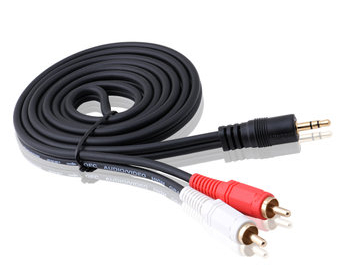

需要音视频线的亲，请点下面链接：

1.5M 双3.5转双莲花 AV音视频线链接

需要旋钮的亲，请点下面链接：

银白色调节旋钮链接

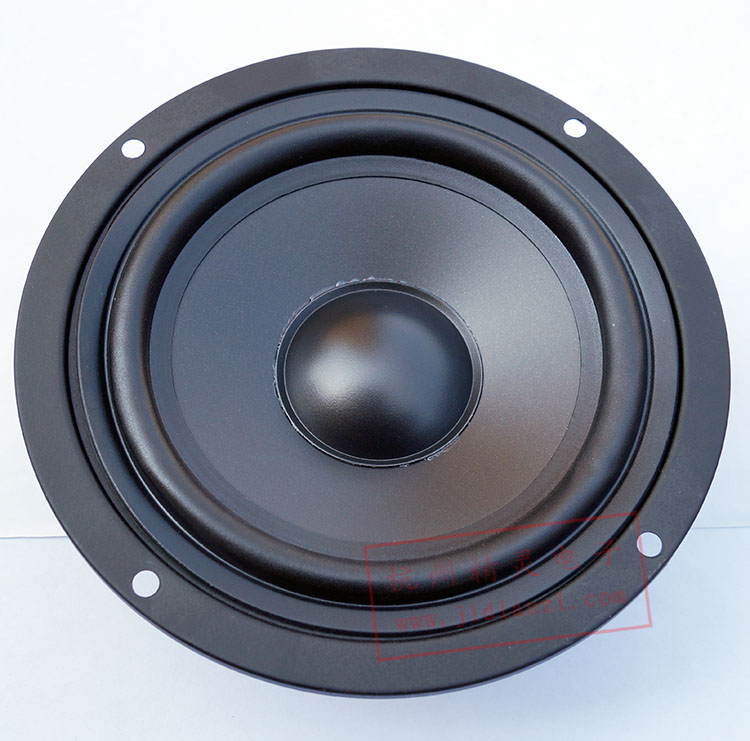

需要5寸全频喇叭的亲，请点下面链接：

http://item.taobao.com/item.htm?id=15008561867

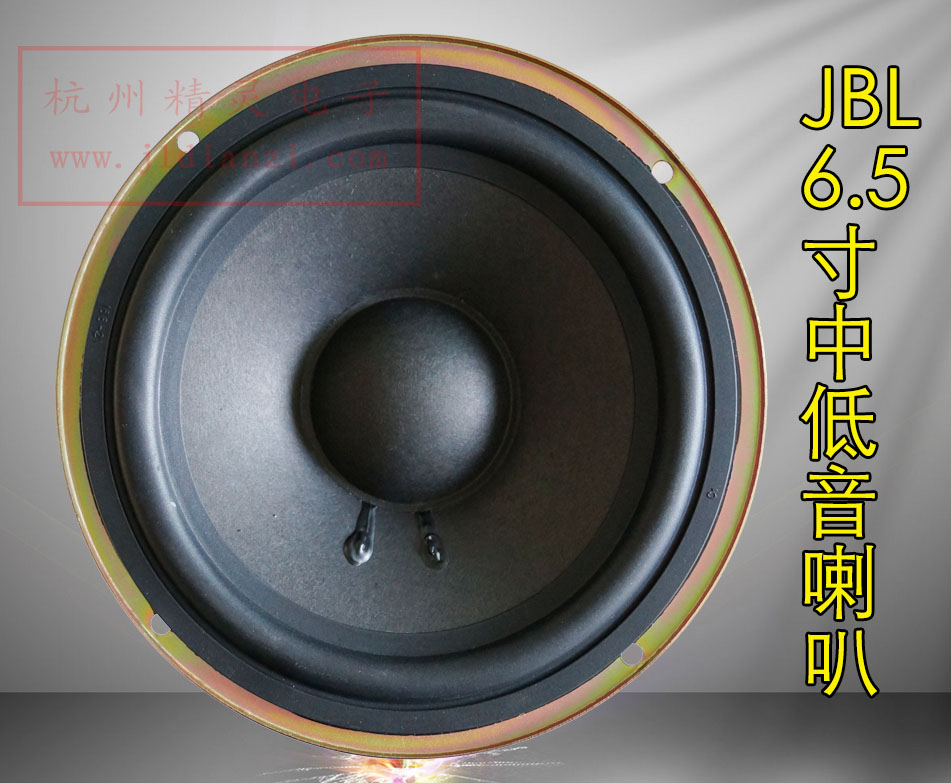

JBL6.5寸低音喇叭链接：

需要解码板的亲，请点下面链接：

5VMP3解码板 MP3模块可插SD卡 U盘播放MP3 带遥控器连接线链接

3芯30CM 屏蔽线链接：

12V散热风扇链接

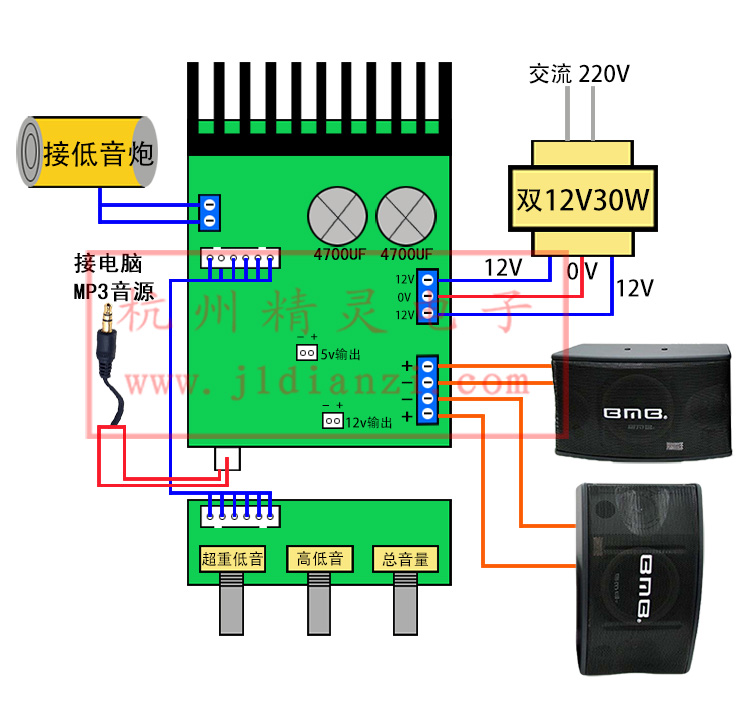

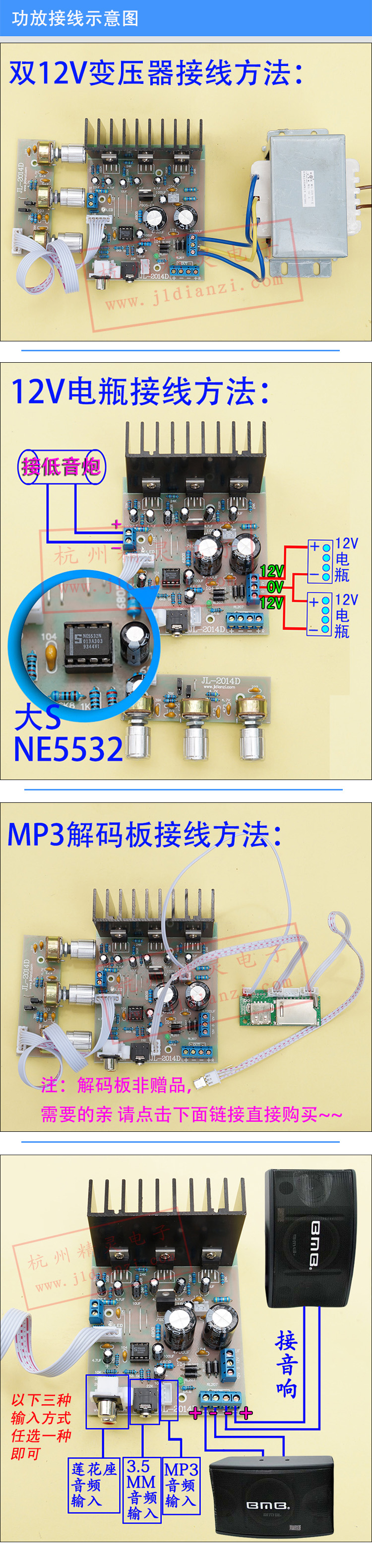

具体的接线如下图：

MP3解码板购买链接

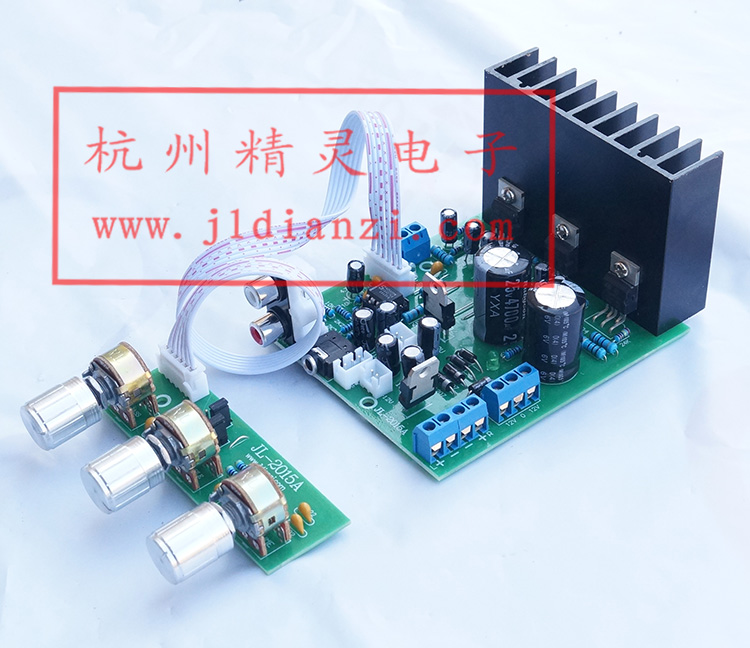

主板尺寸：98x82mm（长x宽）

音调板尺寸：82x25mm

三电位器间距：30mm

两音频插座间距：55mm

散热器尺寸：76x21x45mm（长x宽x高）重量：0.09KG 翼厚：5mm 白色

整流滤波电容采用大容量的4700UF/25V，(滤波效果远远优于仿冒我们的同类板使用的3300UF的电容)，为整个电路提供了足够低纹波的电源能量。

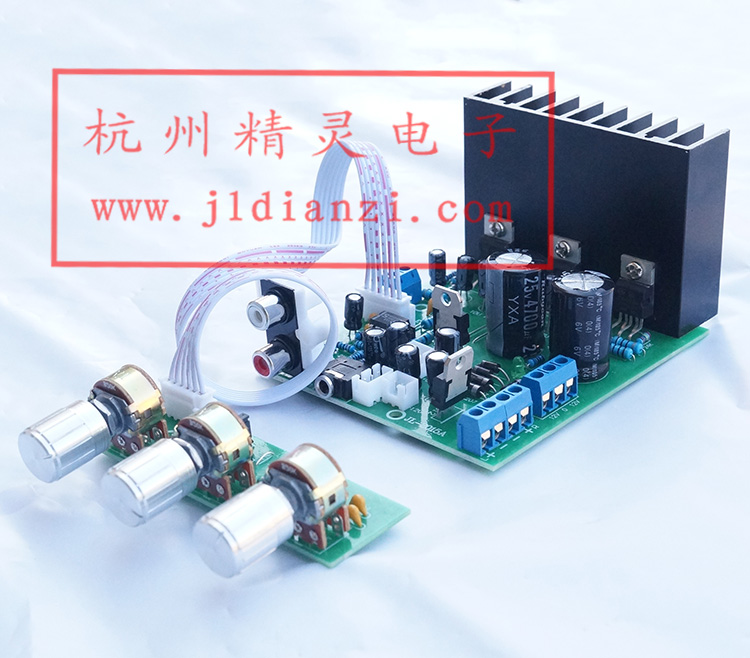

图片是我们实际拍摄的，并没有经过PS，所以看起来并不是那么的漂亮。

板材也跟我们的大相径廷，我们使用的是高密度的1.6优质阻燃板，而仿冒的板采用的是最差的板材。

我们采用的散热片是5mm厚的铝板，而他们的板，采用的仅仅是0.8mm的薄薄的铝片而已。

我们的板总重量为：180克左右，而剽窃我们的板仅有 120克。（这个从他们网页上就能找到他们板的重量的

板尺寸，从下面的图片可以看出，我们的板比仿冒的板要大，我们采用的是9.7*8.2CM，而仿冒的板只有 7.9*7.7CM

清洗和测试：

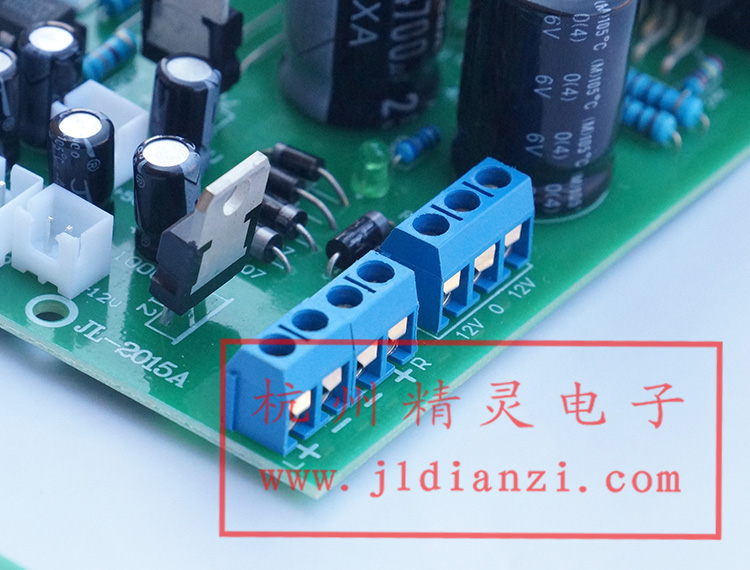

我们的板在电压及喇叭输出的线路板上经过镀锡，以增加线路的电流量。

我们每个板出货前都是经过清洗和测试好的才发出来的，而仿冒的板根本没有这些工序的

电路原理图:

右击下面的图纸，点“图片另存为”可以直接保存此图纸
