TL3845 UC3845 KA3845 充电器用开关电源集成电路

UC3844 UC3845 是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。
其它的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。这些器件可提供8脚双列直插塑料封装和14脚塑料表面贴装封装（SO-14）。SO-14封装的图腾柱式输出级有单独的电源和接地管脚。
UC3844 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。UC3845是专为低压应用设计的，低压锁定门限为8.5伏（通）和7.6V（断）。

特点:

自动前馈补偿
锁存脉宽调制，可逐周限流
内部微调的参考电压，带欠压锁定
大电流图腾柱输出
欠压锁定，带滞后
低启动和工作电流
直接与安森美半导体的SENSEFET产品接口

电流模式工作到500KHZ

输出静区时间从50%到70%可调

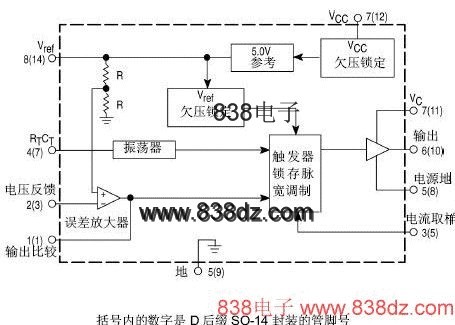

简化方框图

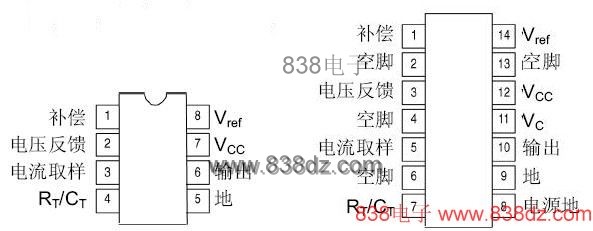

UC3844 UC3845 引脚功能

引脚		功能	引脚功能说明
8管脚	14管脚	功能	引脚功能说明
1	1	补偿	该管脚为误差放大器输出，并可用于环路补偿。
2	3	电压反馈	该管脚是误差放大器的反相输入端，通常通过一个电阻分压器连至开关电源输出。
3	5	电流取样	一个正比于电感器电流的电压接至此输入，脉宽调制器使用此信息中止输出开关的导通。
4	7	RT/CT	通过将电阻RT连接至Vref以及电容CT连接至地，使振荡器频率和最大输出占空比可调。工作频率可达1MHZ 。
5	-	地	该管脚是控制电路和电源的公共地（仅对8管脚封装如此）
6	10	输出	该输出直接驱动功率MOSFET的栅极，高达1.OA 的峰值电流经此管脚拉和灌,输出开关频率为振荡器频率的一半.
7	12	VCC	该管脚是控制集成电路的正电源。
8	14	Vref	该管脚为参考输出，它通过电阻RT向电容CT提供充电电流。
	8	电源地	该管脚是一个连回至电源的分离电源地返回端（仅14 管脚封装如此），用于减少控制电路中开关瞬态噪声的影响。
	11	VC	输出高态（VoH）由加到此管脚（仅14 管脚封装如此）的电压设定。通过分离的电源连接，可以减小开关瞬态噪声对控制电路的影响。
	9	地	该管脚是控制电路地返回端（仅，4 管脚封装如此），并被连回到电源地。
	2,4,6,13	空脚	无连接（仅14管脚封装如此）。这些管脚没有内部连接。

UC3844 45 27W离线反激稳压器电路图
