TDA4866 TDA4865 场输出集成电路
TDA4866/TDA4865 属于全桥电流驱动直流偶合式(BTL)单列8脚场输出电路,它采用了高共模抑制比的差分式输入电路,需要采用上升沿和下降沿的场锯齿波进行激励,并采用双端输出,因此效率更高,输出功率更大。
TDA4866/TDA4865内部不设场逆程期间所需的2倍压电源,需要外部提供。TDA4865工作频率可达150Hz,最大输出电流1.8A。TDA4866工作频率可达200Hz,最大输出电流2A,且内部设有过流、过热保护电路,并由8脚向外输出保护信号。一旦发生过流、过热故障,配合其它电路的动作,关闭机器,避免了故障的进一步扩大而保护机器。

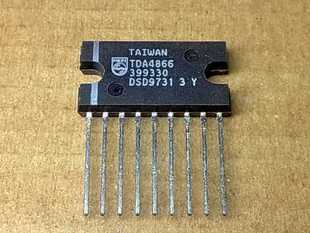

9脚SIL9P封装
引脚功能表:
