M51321P 高频模拟开关集成电路

M51321P 高频模拟开关集成电路

2.AY信号源选择器

　　随着AV视听设备的普及，不少家庭或单位都添置了影碟机、摄录像机、卫星接收机等高档视听设备。对于有经验的W发烧友来说，这些AV器材的连接并不复杂;但对于外行来讲，各种AV信号线很容易接错。一旦接错，轻则无图或无声，严重时还会损坏AV器材。
　　本例介绍的AV信号源选择器，除能选择AV信号源外，还能对AV器材的电源进行控制，既可有效地避免接错AV信号线及误操作，又可减少插拔各种连接线的麻烦，使用十分方便。
　　电路工作原理

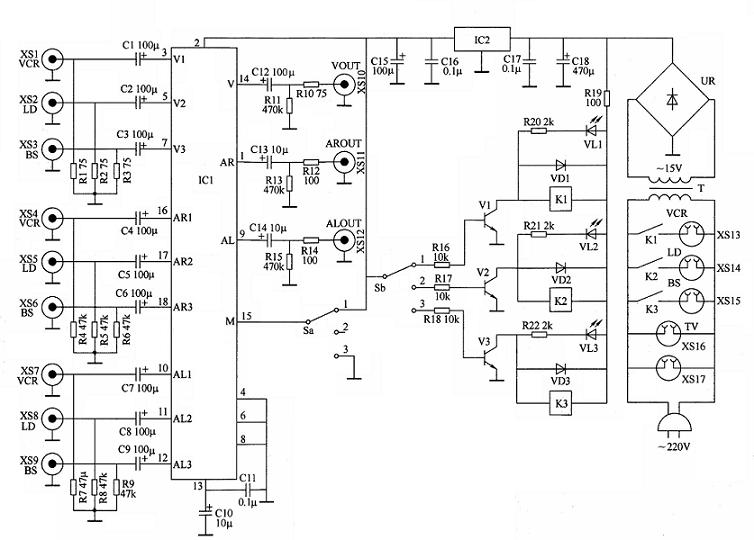

　　读AV信号源选择器电路由电源电路、AV信号选择电路和电源控制电路组成，如图3-204所示。

　　电源电路由电源变压器T、整流桥堆UR、滤波电容器Cl5-C18和三端稳压集成电路IC2组成。
　　AV信号选择电路由高频模拟开关集成电路ICl、电阻器Rl-Rl5、电容器Cl-C14和信号插座XSl-XSl2组成。
　　电源控制电路由选择开关S(由Sa和Sb组成)、晶体管Vl-V3、继电器Kl-K3、二极管VDl-VD3、发光二极管VLl-VL3、电阻器Rlg-R22和电源插座XSl3-XSl7组成。
　　交流220V电压经T降压、UR整流、Cl8滤波后分为两路:一路经IC2稳压产生+l2V电压，作为ICl的工作电源;另一路经Rlg限流降压后，供给电源控制电路。
　　AV信号选择电路可同步切换3组AV信号 (一路视频信号和两路立体声音频信号)。ICl的Vl、V2和V3端分别为VCR(摄、录像机信号)、LD(CD、VCD、DVD等影碟机信号)和BS(卫星接收机信号)的视频信号输入端;ARl、AR2和AR3端分别为VCR、LD和BS的右声道音频信号输入端;ALl、A愧和AL3端分别为VCR、LD和BS的左声道音频信号输入端;V、AR和AL端分别选择后的视频信号、有声道音频信号和左声道音频信号;M端 (15脚)为信号源选择控制端。
　　使用时，用信号线将各摄、录像机、影碟机和卫星接收机等AV器材的音、视频信号输出端分别与XSl-XS9中相应的输入插座相连，将XSlO(VOUT)与电视机或功率放大器的音频输入端相连。
　　将S置于"1"位置时，ICl的M端为高电平，ICl选择输出的信号源为VCR，同时Vl导通，Kl吸合，VLl点亮，XSl3(VCR)电源插座的电源被接通。
　　将S置于"2"位置时，ICl的M端悬空，选择输出的信号源为LD，同时V2导通，K2吸合，VL2点亮 (Vl截止，Kl释放，VLl熄灭)，XSl4电源插座 (LD)的电源被接通。
　　将S置于"3"位置时，ICl的M端接地，选择输出的信号源为BS，同时V3导通，K3吸合，VL3点亮 (V2截止，巴释放，VL2熄灭)，XSl5电源插座 (BS)的电源被接通。
　　元器件选择
　　Rl-R18和R2O-R22均选用1/4W金属膜电阻器;Rl9选用1/2W金属膜电阻器。
　　Cl-ClO、Cl2-Cl5均选用耐压值为16V的铝电解电容器;Cll和C16、C17均选用独石电容器;C18选用耐压值为25V的铝电解电容器。
　　VDl-VD3均选用1N4007型硅整流二极管。
　　VLl-VL3均选用φ3mm的普通发光二极
　　UR选用5OV、lA的整流桥堆。
　　Vl-V3均选用58050或C8050、3DG8050、3DGl2型硅NPN晶体管。

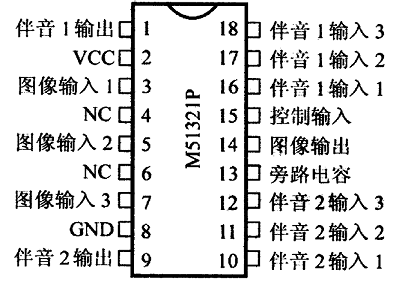

　　ICl选用M51321P型高频模拟开关专用集成电路;IC2选用LM78L12或AN78L12型三端稳压集成电路。
　　Kl-K3均选用4098型12V直流继电器。
　　T选用5W、二次电压为l5V的电源变压器。
　　S选用双极三位波段开关。
