驻极体 电容式 话筒 MIC 拾音器 咪头

驻极体 电容式 话筒 MIC 拾音器 咪头

尺寸:直径6mm,高度5mm

驻极体话筒 MIC 拾音器 电容式话筒 话筒 微型 小型MI头

相关知识:

驻极体话筒体积小，结构简单，电声性能好，价格低廉，应用非常广泛。

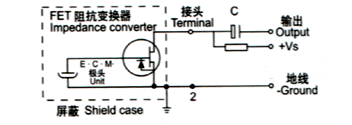

原理图如下：

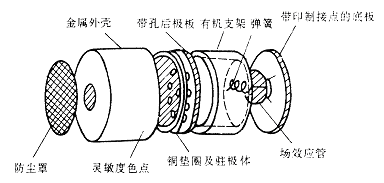

结构图如下：

高分子极化膜上生产时就注入了一定的永久电荷(Q)，
由于没有放电回路，这个电荷量是不变的

在声波的作用下，极化膜随着声音震动，因此和背极的距离也跟着变化，也就是锁极化膜和背极间的电容是随声波变化

我们知道电容上电荷的公式是Q＝C×V
反之V＝Q/C也是成立的

驻极体总的电荷量是不变，
当极板在声波压力下后退时，电容量减小，电容两极间的电压就会成反比的升高
反之电容量增加时电容两极间的电压就会成反比的降低

最后再通过阻抗非常高的场效应将电容两端的电压取出来，同时进行放大，我们就可以得到和声音相对应的电压了

由于场效应管是有源器件，需要一定的偏置和电流才可以工作在放大状态，因此，驻极体话筒都要加一个直流偏置才能正常工作。
