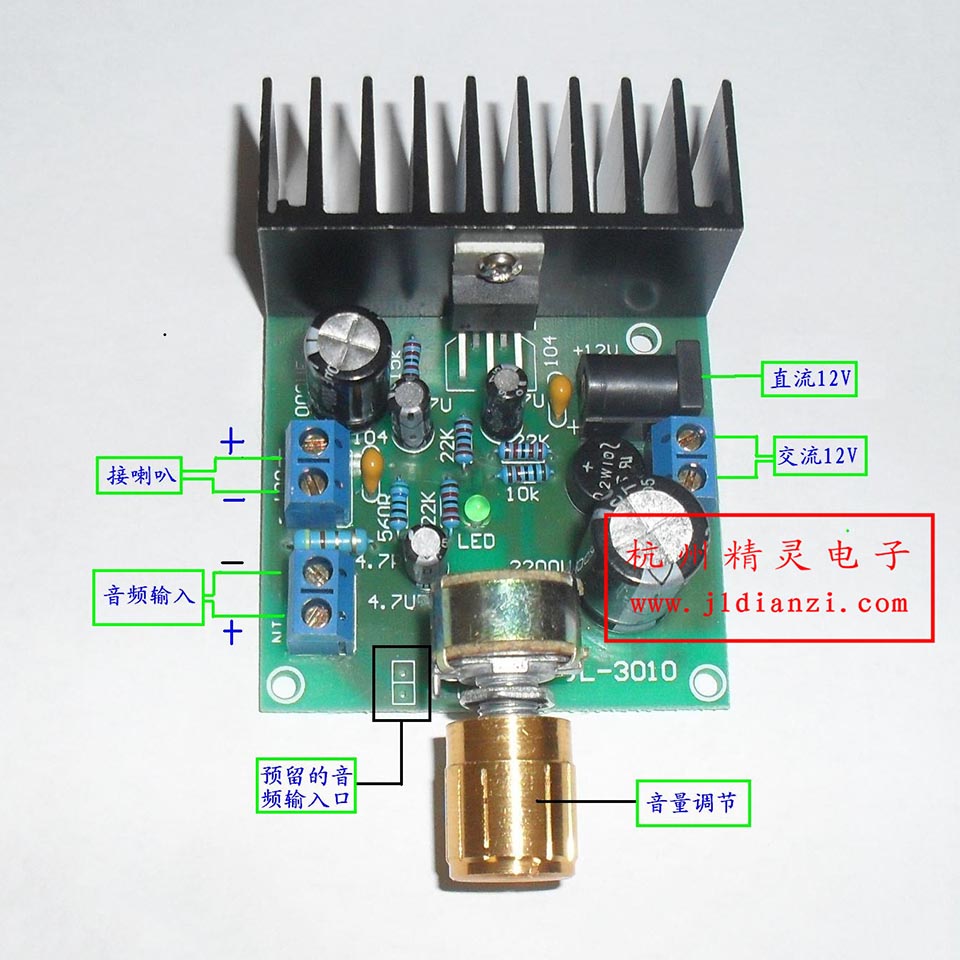

单声道 TDA2030 功放板成品套件

本套件是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。欢迎批发。

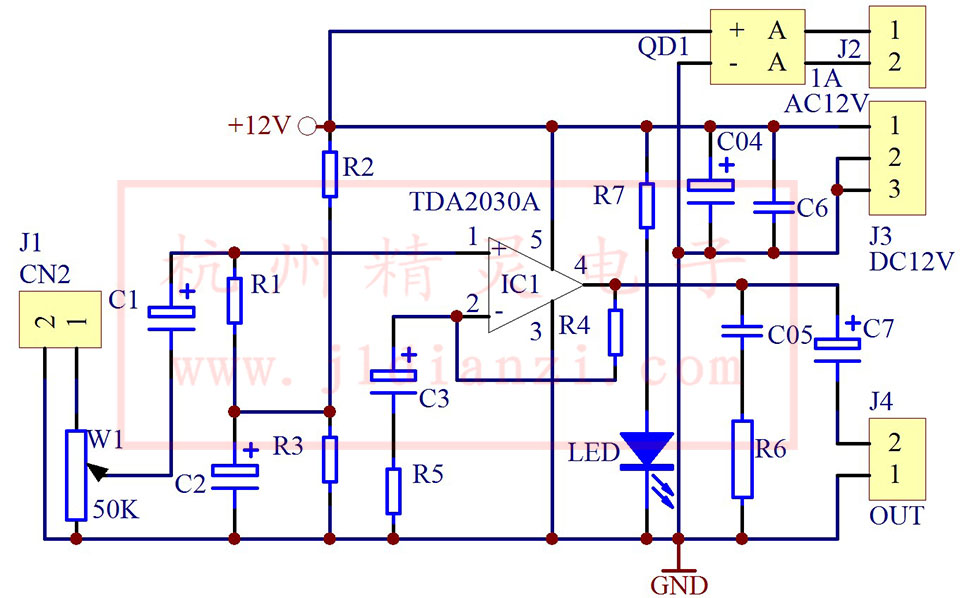

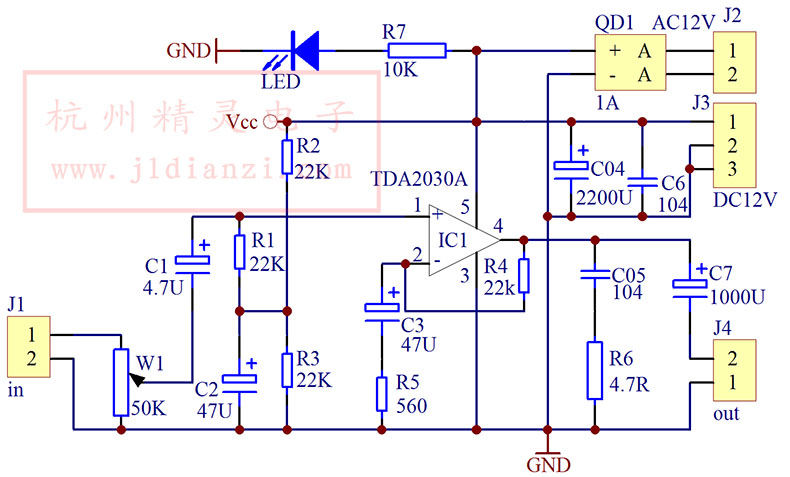

以下是官方电路图：

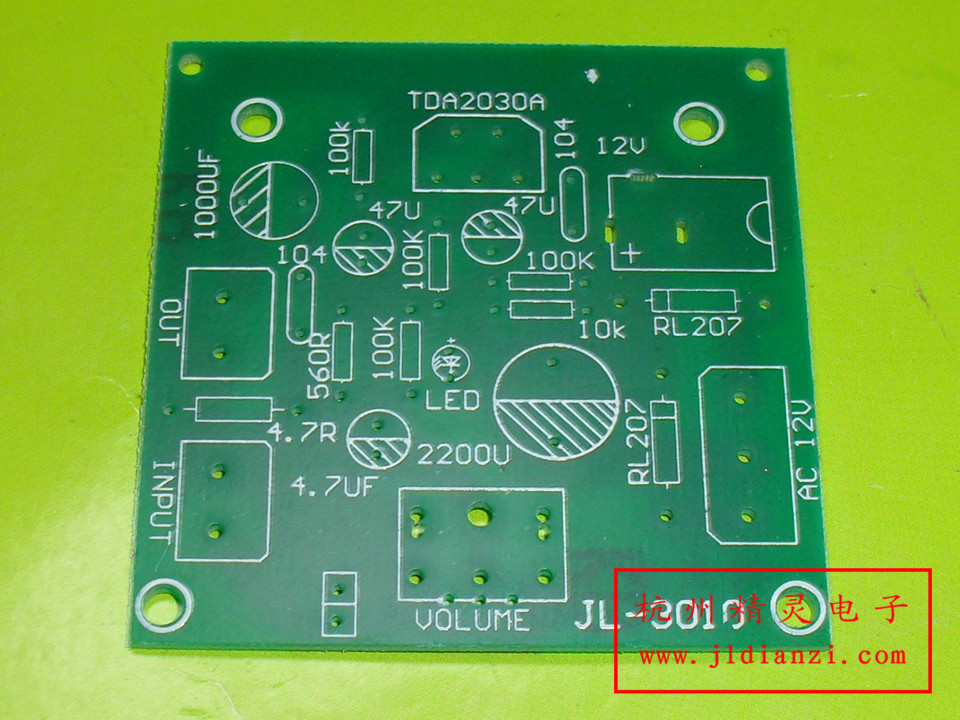

印刷电路板：

主要参数：

版本号：JL-3010

主声道：TDA2030 功率：15W

电  压：交流 AC 6-18V 推荐 AC12V 功率30W 1A 或以上的变压器

输入电压 AC≤18V DC≤24V    推荐使用直流 DC 12V 1A 或 1A以上

通频带Δfs: 20Hz–20KHz

线路输入：0.775V

阻  抗：4-16欧

本线路板尺寸：55 X 55(mm)

散热片：24克 55 X 20 X 25 (mm)

重  量：62克

工作原理：

由上图一片TDA2030A组成的BTL同相放大器，音频功率放大电路，电路中QD1整流桥堆，C04为2200UF滤波电容，C6为0.1UF(104)高频退耦电容，W1为音量调节电位器，IC1是TDA2030A单声道的功放集成电路，R1、R2、R3、C2为功放IC输入端的偏置电路。

本电路为单电源供电，功放IC的1脚输入端直流电压为1/2电源电压时电路才能正常工作R4、R5、C3构成负反馈回路，改变R4的大小可以改变反馈系数。C1是输入耦合电容C7是输出耦合电容。R6、C5组成消振电路，在电路接有感性负载扬声器时，防止高频自激振荡，可确保高频稳定性。

信号流程：

音频信号从J1音频座输入经音量电位器W1再由C1耦合进入IC1的1脚由集成电路放大后从4脚输出经耦合电容C7输出到喇叭音箱。
