如图所示为TDA4863J的基本应用电路。当正电源电压VP、回扫电源电压VF和负电源电压VN加上时电路开始工作,输入信号锯齿波信号由6脚和7脚输入到内部差分输入级的反相输入端和同相输入端,垂直输出级将锯齿波电压放大后由5脚输出。其中,垂直输出级为准互补推挽输出放大器,对锯齿波电压进行功率放大,锯齿波电流通过偏转线圈产生显像所需的偏转磁场,控制电子束做线性扫描。在回扫期间,回扫发生器向垂直输出级供电,使之在短的回扫时间内具有最小功耗。垂直输出级具有温度保护限制,当T1>150℃时开始降低垂直输出级输出电流以保护芯片,使之不至于过热而损坏。Cs2的典型值为150nF,这时回扫时间和噪声性能最佳。

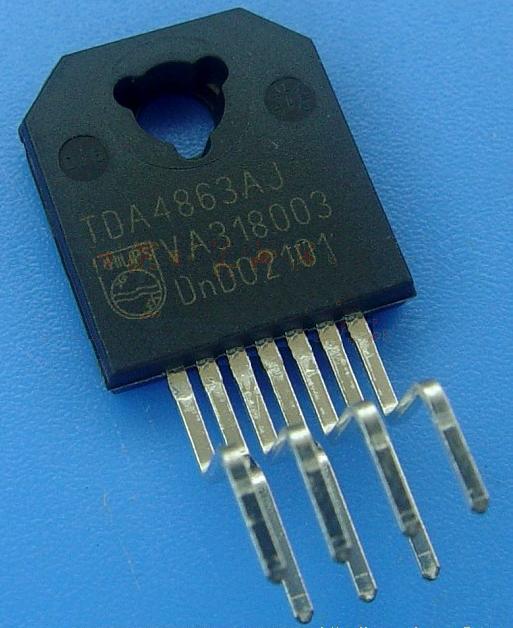

TDA4863J与TDA4863AJ 的主要区别有两点:一是引脚功能不同,二是场逆程发生器电源配置不同。TDA4863J需要外部提供高压逆程电源,而TDA4863AJ逆程期间所需的高压逆程电源由场块内部的倍压电路产生,所以二者不能直接互换。
尾号J和AJ的不通用,请注意区别。
TDA4863J |
TAD4863AJ |
功能 |
① |
① |
正电压 |
② |
|
场逆程发生器电源 |
|
② |
泵电源输出 |
③ |
③ |
场输出级供电电源 |
④ |
④ |
负电源(或接地) |
⑤ |
⑤ |
场输出 |
⑥ |
⑥ |
反向输入 |
⑦ |
⑦ |
正向输入 |
