此机小信号处理块是LA7687，⑤、⑥脚是中频检波电路，该机没有用中周作为检波器,而是用了一个100Ω的电阻和一个9.5MHz的晶振串联，我想这种电路是不可能损坏的.于是查遍AFT到CPU之间的元件也没查到故障，高频头也换了，CPU的AFT开关电路也无故障，没办法，把⑤、⑥脚元件取掉，接上一只1445的中周，开机自动搜索，发现当搜到节目时速度可以变慢了，而且图像也能看清楚了，但还是不能存台，只好把LA7687也换了，还是同样故障。

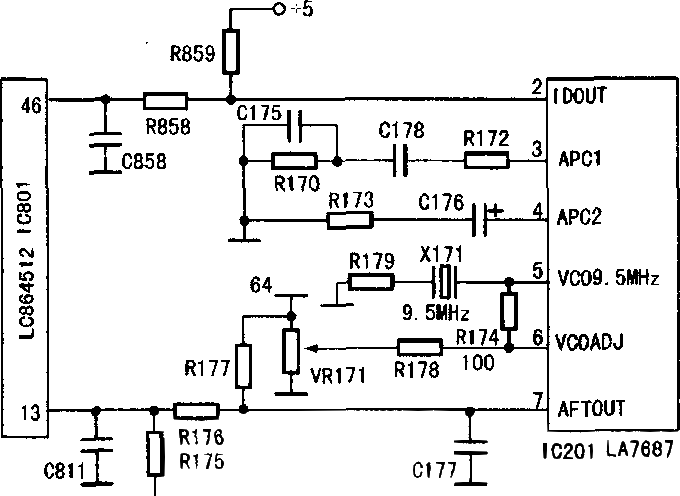

    LA7687不同于多数小信号处理芯片的图像中频信号解调方式。其虽然还是用乘法器完成解调，但是开关信号却未采用传统的中周振荡产生方式，而是由专门的晶体振荡电路产生的。其⑤、⑥脚外接元件以及集成电路内部共同组成压控振荡器，其振荡频率和图像载频相同，以保证图像解调良好。三洋CKM2196自动搜台存储相关电路如图所示。该机的自动搜索存储原理如下：


    IC801接收到自动搜索指令后，从其波段控制脚输出波段选择信号，然后输出调谐电压经过电平转换电路给高频头。在搜索过程中，如果搜到节目，高频头的IF端子将有中频载波信号输出，加到LA7687的47、48脚。在LA7687内部经过放大及视频检波。其中从视频检波电路中分离出一路中频信号作为视频信号从LA7687的②脚输出，并通过R858送到CPU的46脚作为电台识别信号。当有电视信号时LA7687的②脚电压为4.9V左右，无电台信号时此电压约0V。

    CPU在接收到有电台的信号后开始放慢搜索速度，并通过其13脚引入LA7687的⑦脚送来的AFT电压变化曲线来实现准确调谐。在最佳调谐点把数据通过SAB总线写入存储器，节目号加1，同时进入下一个电台搜索。

    为了保证自动搜索能够进位存台，必须保证以下条件：

    (1)CPU的46脚输入的电台识别信号正确，即有信号输入时此脚必须为高电平。

    (2)：38MHz中频VCO频率必须正确。只有此频率正确才能够获取正确的识别信号，同时由于LA7687的内部AFT调谐移相电路共用图像解调的38MHz电路，所以此VCO频率不正确同样会影响AFT电压的准确性。LA7687的视频检波所需要的中频载波信号，其振荡频率由其⑤脚外接的9.5MHz晶振产生的频率经过内部4倍频处理电路完成。晶体频率的准确性就直接影响VCO的频率。事实上很多三洋此类机自动搜索不存台都是因为9.5MHz晶体不良引起的。

    (3)APC电路工作必须正常。LA7687的③，④脚外接元件为APC滤波元件。其中⑧脚APC1的作用主要是控制VCO1的振荡频率，使锁相环路锁定在38MHz频率上，引脚电压正常有无信号分别为4.1V和3.7V。④脚APC2的作用是控制9.5MHz的晶振频率，改变此脚电压可以对9.5MHz频率进行微调。

    问题中用一个1445的中周(谐振频率38MHz)代替LA7687⑤、⑥脚间的元件后“发现当搜到节目时速度可以变慢了，而且图像也能看清楚了，但还是不能存台。其实只是中频振荡器获得了微弱的38MHz低次谐波使然。据此判断，LA7687、LC864512包括存储器及AFT电路、APC电路等都没有问题，只需要更换一个9.5MHz晶振就能够排除故障，同时，特别注意LA7687A 的7脚AFT输出分压电阻R176的变值也会引起同样故障（由39K变成了200多K）。
