　　〔例1〕开机三无。

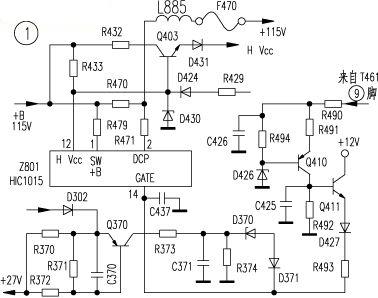

　　长虹NC－6机芯二次回路设置了行过流短路、＋B(115V)过压、场输出级过流和X射线保护功能，电路原理如图1所示。HIC1015为保护膜块，其1脚设置＋B(115V)过压保护、2脚设置行输出过流保护、{14}脚与外部场输出过流和X射线保护衔接。以上保护电路任一路起控，都会引起三无。
　　此外，开关电源一次回路也设有十分完善的保护功能，这些保护电路起控，同样会引起三无。但二次回路HIC1015所属保护支路起控，是通过其内复合保护中心、ON/OFF转换电路和电源脉宽调制器作用，强制电源进入窄脉冲保护待机，电源各绕组直流输出下降到ON方式的1/2左右；而电源一次回路保护电路起控，开关电源停止振荡，二次回路各绕组直流输出为零。
　　测量电源＋B(115V)和＋25V(音频功放电源)为56V和12V，表明三无系二次回路中保护功能起控造成。瞬间短路行过流检测电阻R470，行回扫变压器T461发出吱吱叫声，表明行负载存在过流或短路。
　　脱开R411、切断行推动级行频激励输入、保护待机状态解除，＋B电压回升到116V，说明行输出级属于交流短路，故障部位在T461各绕组或相应负载。
　　依次切断T461各中低压绕组供电，保护待机状态仍不能解除，由此判断不是T461高压绕组短路，就是显像管有问题。显像管极间短路少见，试换T461，故障排除。
　　〔例2〕开机三无。
　　这台故障机送修前曾连续损坏4只行管。
　　在供电正常前提下，行管损坏的主要原因有：行推动激励功率不足；行频严重偏低；行逆程电容失效。行激励功率不足使行管不能完全饱和导通，其c、e结内阻增大、自身功耗增大而损坏行管，不会造成瞬间热击穿。因为电流热效应升温有一个过程，在这段“宽裕”时间内，行过流保护和回路快速熔丝F470足以履行职能。在F470完好和行过流保护起控灵敏度准确的前提下，足以排除原因之一。
　　空闲行管，用扫频仪检查行推动管Q402b极行频方波脉冲幅度076Vp－p、宽20μs，这样又排除主要原因之二。
　　将两只逆程电容C440和C444焊下，用标准电容箱测试，C444容量尽失，换新后声、光、图恢复。
　　长虹NC－6机芯二次回路设置了高压限制即X射线保护功能，从前一位修理人员反映接通电源，行管同步损坏实情来看，由Q410、Q411组成的X射线保护电路一定失职，如果不恢复其保护功能，难免又会出现以上故障。
　　检查结果找出齐纳二极管D426失效。从图1看到，D426的作用是将Q410b极电位锁定在62V，在显像管阳极电压过高使X射线泄漏超出允许值时，T4619脚感应逆程脉冲幅度增大→Q410e极电位升高导通→Q411导通→Z801{14}脚转为高电平→其内复合保护中心激活工作，通过ON/OFF转换强制电源进入保护待机,同时切断行扫描小信号电路(设在TA1222AN内)供电。
　　〔例3〕开机三无。
　　测行管Q404c极电压为116V，而其b极电压为0V，行推动管Q402b极电压04V，用示波器观察Q402b极无行频方波输入，查其外围元件无异常，判断故障在TA1222AN所属行扫描小信号电路。
　　从图2电路来看，造成TA1222AN{23}脚无行频方波脉冲输出，除芯片外只有{21}脚的32fHVCO停振，因为{20}脚的环路滤波只会影响AFC1的频率锁定，{25}脚的行逆程脉冲整形只会影响AFC2的相位锁定。即或出问题，至多引起行场失步或光栅水平中心位置偏移而已。
　　查TA1222AN{21}脚外接晶振X401、R401，为R401(390Ω)变质失效，换后故障排除。
　　〔例4〕开机三无。
　　测量＋B电压为56V、＋25V电压为12V，说明HIC1015保护工作，强制电源进入保护待机。
　　依次拆除行过流、场过流和X射线保护功能，结果断开场输出级过流保护电路中的D307时，保护待机状态解除，屏幕中央出现一条水平亮线，证实故障在场输出级。

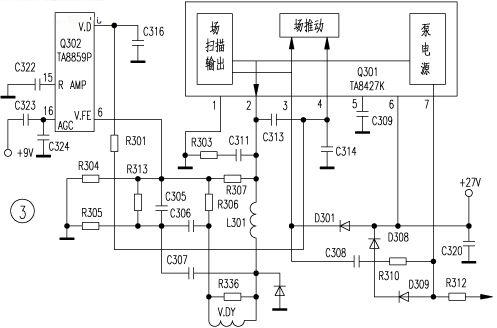

　　断开场输出厚膜块TA8427K2脚电感L301(见图3)，测量2脚中点电压为14V，说明厚膜芯片功能良好。因为TA8427K内部实际上是一个OTL低频功率放大器，前后各级采用直接耦合方式，只有各级工作点正常，其末级OTL输出管中点电压才可能为电源电压的1/2。当任何一级工作点漂移时，都会使2脚电压偏离中心值。
　　接上电感L301，瞬间开机监视TA8427K2脚电压仍为14V，进一步说明场输出既不存在交流短路(如场偏转线圈)，也不存在直流短路（如电容击穿)。那么故障到底在哪里?
　　回头再查保护电路Q370等，发现场输出级过流检测电阻R370由标称1Ω增大到37Ω，换后故障排除。
　　〔例5〕开机收视正常，十几分钟后画面紊乱，随后无声、无光；冷却后再开机，以上现象重现。
　　据故障现象分析，此故障不属HIC1015所属保护支路起控执行保护待机，而是行振荡级工作时振荡频率不断漂移，直到停振光栅消失。
　　参见图2所示，TA1222AN内扫描部分设置了AFC1和AFC2两个锁相环。AFC1锁定行频率、AFC2锁定行脉冲相位，两个环任一环失锁，也不会令32fH VCO停振。只有芯片内电路和{21}脚外部的X401性能不良，才会使{20}脚的AFC1失去锁相作用，VCO自由振荡，频率严重漂移停振。更换X401，故障排除。
　　〔例6〕开机三无。
　　测行管c极电压为56V，功放＋25V电压为12V，表明电源二次回路保护支路起控。
　　依次取消行输出过流、场输出过流和X射线保护功能，结果脱开R370时，屏幕出现一条水平亮线。
　　检查Q370及周边元件良好，复位R370恢复场输出级供电，脱开TA8427K4脚场锯齿波耦合电阻R301，开机屏幕一条水平亮线，测2脚中点电压为14V，说明场输出块从输入到输出各直耦段功能良好，过流起控系交流短路引起。
　　焊上R301，断开场偏转线圈，用一只电动扬声器替代场输出负载，开机扬声器发出50Hz低频噪声，更换偏转线圈故障排除。
　　〔例7〕开机三无。
　　仿照例6检查，电源进入保护待机，起控原因也是场输出级过流。
　　脱开R301，开机保护待机状态仍不能解除，这就排除交流短路可能，过流起控为直流短路。而直流短路分TA8427K2脚的OTL输出管击穿和2脚外围的电容器漏电。断开L301，测2脚中点电压为14V，显然过流系L301之后电容漏电击穿造成。
　　见图32脚输出电路，只有耦合电容C306、补偿电容C307泄漏或介质击穿，才会引起场输出级过流保护电路动作。
　　检查结果C307接近击穿，更换该电容后故障排除。
　　〔例8〕开机三无。
　　断开场过流检测电阻R370，屏幕出现水平亮线，判断是场过流保护起控。
　　焊开L301，测TA8427K2脚在路电阻只有几欧，表明2脚内OTL推挽输出对管击穿损坏。
　　TA8427K内部结构见示意图4，如果NPN（上管）Q3击穿，则在推动管Q2输出锯齿波负脉冲使PNP（下管）Q4导通时，由于Q3失去隔离作用、电源直接加到Q4e极，浪涌电流将下管迅速烧坏；同样Q4击穿后，Q2输出锯齿波正脉冲使Q3导通时，由于Q4失去隔离作用，电源经Q3c、e极到地，浪涌电流立即将Q3击穿。因此，OTL场输出厚膜块失效多见其内末级OTL输出对管击穿。
　　断开R370拆除TA8427K内OTL输出级供电，用示波器检查4脚输入锯齿波幅度正常，又查2脚输出电路良好，估计TA8427K损坏原因系日久性能衰退引起，试换场厚膜芯片，故障排除。
　　但三天后用户又抱机上门，检查还是TA8427K损坏。于是对膜块外围进行仔细检查，重要电容都一一更换，仍未查出故障的真正原因。连续收看几个晚上，竟然安全无恙。待用户取机时询问，该机是星期天上午收看时突然损坏；用户位处变压器干线始端。周围邻居电器常出问题。由此分析，电器常出问题是电压过高。用假负载取代行负载，将交流输入电压升高到255V以上时，电源＋B（115V)已上升到120V以上，继续调高交流输入电压，则＋B直流输出直线上升，而HIC10151脚＋B过压保护起控阈电压为132V。检查电源脉宽调制环路，查出光电耦合器Q826性能不良。换新光电耦合器，电源脉宽调制器的调制范围和调制灵敏度恢复正常。
　　流行彩电机芯多采用OTL场输出厚膜芯片和OCL场输出厚膜芯片(LA7845、STV9379)，为了缩短逆程回扫时间，这两类芯片都引入泵电源供电系统。其中OTL场输出逆程供电是正程供电电压的2倍，而OCL场输出逆程供电是正程电源电压的3倍(相对负压则为4倍)。这样在电源脉宽调制工作异常、电源直流输出电压升高时，场逆程供电会2倍压、3倍压增长，这对仅设有场输出过流而没有过压保护，且OTL输出对管耐压也不宽裕的场输出厚膜芯片来说，无疑是一个极大的威胁。这也是电源电压升高、首先损坏厚膜电路的根本原因。
　　〔例9〕水平一条亮线。
　　水平亮线故障实质是电子束只在水平方向进行扫描，而没有垂直方向的扫描，但排除场输出级过流短路。
　　测TA8427K2脚中点电压为14V，将万用表拨到R×10挡，红表笔接1脚、黑表笔碰触4脚，亮线既不展宽、也无上下抖动现象，由此判断故障出在2脚的偏转线圈回路。
　　检查场输出回路中的L301、C306、R305和场偏转线圈，发现交流反馈取样电阻R305的一只引脚焊点与铜箔松动，刮去铜箔表面氧化层焊牢，故障排除。
　　〔例10〕水平一条亮线。
　　测TA8427K2脚中点电压为14V，万用表黑笔碰触4脚，屏幕水平亮线展宽且大幅度上下跳动，表明包括场偏转线圈在内的场输出级工作正常。
　　用示波器观察TA8427K4脚场锯齿波电压幅度只有05Vp－p(正常21Vp－p)，探头移到TA8859P2脚，其场频抛物波幅度同样低落，这就排除TA8427K4脚输入场锯齿波幅度低的原因来自其2脚至TA8859P6脚之间的交直流负反馈电路的可能。
　　测量TA8859P{15}、{16}脚直流电压分别为23V、29V，正常{15}脚锯齿波电压形成端电压为48V，焊下锯齿波形成电容，检测为漏电，换后故障排除。
　　〔例11〕开机画面正常，20分钟后屏幕一条水平亮线。
　　冷却后开机，观察屏幕光栅演变过程；15分钟之前满屏光栅、且扫描线性良好，随后上部光栅卷边压缩，但下部光栅相对稳定且线性良好。
　　根据OTL场输出级工作原理，下部光栅良好，说明TA8427K4脚输入的场频锯齿波幅度、相位完全满足要求；由于屏幕上半场光栅由图4中上管Q3性能决定，加上故障现象和工作时间与机内温升有关，因此可以推测故障原因是TA8427K内Q3热稳定性变差，或其外围相关元件失效。试换TA8427K，故障现象依旧。
　　监视TA8859P8脚(反馈输入)和TA8427K2脚中点电压，光栅正常时两脚分别为11V和14V，待到故障出现，TA8859P8脚电压下降，TA8427K2脚电压相应升高。问题趋于明朗：对于采用直耦方式的OTL低频功率放大器来说，前级输入端电压的变化，必定引起后续各直耦段静态工作点的严重漂移。
　　见图4，TA8859P8脚电压下降使TA8427K4脚内推动管Q2b极电位下降、其c级电压升高，当TA8859P8脚电位下降使Q2截止时，Q3进入饱和导通，Q4进入截止、推挽工作停止，这时TA8427K2脚中点电压接近电源电压VCC，屏幕呈一条水平亮线。
　　开环TA8859P6脚交直流负反馈电路，监测TA8859P8脚和TA8427K2脚电压不再漂移，由此判断故障在交直流反馈电路。
　　对TA8859P6脚电压影响最大的热稳定性变差元件有C319和C305，当更换C319后故障排除。
　　〔例12〕画面场幅压缩。
　　分析其原因有：TA8427K4脚输入的场频锯齿波电压幅度过低；场幅控制电路失调；TA8859P6脚的负反馈过深；场输出级供电电压过低；场输出级耦合电容失效；厚膜块TA8427K内部功能失效。
　　用示波器观察TA8427K4脚场频锯齿波电压幅度为21Vp－p，长虹NC－6机芯垂直扫描幅度是由CPU通过I2C总线输入密码数据在TA8859P内M特性、S特性和垂直线性三项校正工作之前调整完成，TA8427K4脚锯齿波电压行使要求，足以免除对前面3种原因的追究。
　　测场输出级供电电压为27V，在耦合电容C306两端并联一只2200μF电容，画面满幅，更换3300μF/25V新电容，故障排除。
　　〔例13〕画面边缘出现散热。
　　由于电子束扫描到达屏幕中心与边缘的距离不等，对应所需要的聚焦电压也不相同。中低挡彩电采用传统的静电聚焦，这种静态聚焦只能使屏幕中部的电子束会聚良好，屏幕边缘难免要出现散焦或慧星像差现象。对于大屏幕彩电来说，这种现象更为明显。为此，新潮流行大屏幕彩电都引入了动态聚焦电路。
　　长虹NG－B机芯的动态聚焦(英文缩写为DQF)电路由图5中的L450、T401、L401、C402、C400组成。行回扫变压器T46110脚的行逆程脉冲经L450给T401初绕组分布电容充电产生行锯齿波脉冲，通过25倍升压变压器T401变换升压，在次绕组得到1000Vp－p的脉冲电压，再由C402、L401积分形成行频抛物波，由C400耦合送到显像管聚焦极，对T4613脚送来的FV直流聚焦电压进行调制，改善一行扫描边缘的聚焦效果，使整幅画面同样清晰。
　　用示波器观察T401初绕组锯齿波电压波形正常，次绕组却无输出。检查C402良好，测T401次绕组开路。
　　这种专用变压器市场很难买到，开路故障一般是空气湿度大，导线很细出现霉点。由于次级绕在外层，因此只要折到霉断处重新焊好还原、复核直流电阻标准后(约82Ω)浸漆烘干，即可上机使用。
　　〔例14〕图像轮廓清晰度下降。
　　为了获得高清晰度画质，长虹NC－6机芯在Y信号处理系统引入LTI(水平轮廓校正)、SSC(黑电平扩展)和VML(扫描速度调制)电路。其中水平轮廓校正的作用是改变电子束流的大小、使图像边缘具有强烈的明暗变化，产生色边效果来使图像轮廓增强；SSC电路的作用是改变亮主信号中的“浅黑”电平，白色电平不变，即提高特定条件下图像的对比度、消除逆光和夜景的视觉朦胧感；而VM电路的作用是改变电子束水平扫描速率来增强图像轮廓清晰度，克服过强水平轮廓校正作用产生散焦造成的图像模糊。因此故障就与SSC电路和VM电路相关。
　　SSC和VM小信号处理都集成在视频/彩色/偏转组合芯片TA1222AN内，更换十分艰难。VM输出电路由图b所示的分立元件组成。根据SSC和VM的功能，可以区分为故障在SSC电路，还是VM电路。
　　仔细辨认画面逆光、夜景并无模糊视感，拨出热闹插件M102的VM信号插头，图像轮廓清晰度毫无变化，初步判断故障出在扫描速度财制电路。
　　插上VM信号插头，用示波器观察图bVM板Q705b极VM信号波形正常，说明TA1222AN由VM小信号形成电路完善，故障出在VM输出电路。
　　逐级检查，查出VM信号耦合电容C720失去充放电能力，更换后清晰度恢复。
　　从图b看到，VM信号经Q705、Q706两级缓冲和Q707倒相放大分为两路：一路直接送到推动管Q710b极；另一路再经Q720、Q719缓冲送到推动管Q709b极。在TA1222AN　脚输出正极性VM脉冲时，经Q707倒相放大从c极输出负极性VM脉冲，Q709和Q712截止、Q710和Q711导通，＋115V电源对C720充电。充电回路是＋115V→R736→Q711→L704＋L702→VM线圈→C720→地；下半周TA1222AN　脚输出负极性VM脉冲，经Q707倒相放大从c极输出正极性VM脉冲，Q710和Q711截止、Q709和Q712导通，C720放电。放电路径是：C720正端→VM线圈→L702＋L705→Q712→R740→地→C720负端。VM线圈挂在显介管管颈上，交变电流在VM线圈中激发的附加磁场叠加在偏转线圈产生的线性磁场上，对电子束扫描速度进行调制，即控制电子速水平扫描速度随视频信号突变高频分量加速或减速，以提高力量像轮廓清晰度。
　　通过以上原理分析可以发现，VM电路的耦合电容和OTL场输出级的耦合电容同串联在所属输出回呼，执行隔直、通交和储能，短路漏电会烧坏负载(指两种绕圈)、开路时负载停止工作。因此本例的C720开路，VM调制作用也就随之消失。
　　〔例15〕画面上部出现回扫线。
　　前面指出了OTL场输出集成电路都引入泵电源供电，即场扫描正程采用低压供电，逆程采用高压供电。场扫描正程、逆程分开供电的优点是，可以降低OTL输出管c极损耗、提高场扫描电路效率，同时可以缩短场回扫逆程时间，提高逆程反峰脉中幅度，改善机内场消隐效果。
　　根据图4OTL场输出工作原理，推挽对管中的上管Q3决定上部光栅，如果场逆程回扫时间大于场逆程消隐时间，屏幕上部场逆程回扫亮线不能全数抹去而嵌在上部的画面上。因此，屏幕上部出现回扫亮线是OTL场输出特有故障。
　　直接影响场逆程回扫时间的因素是逆程供电特性，逆程电压越高、场回扫时间越短，逆程电压越低，场咽扫时间越长，对应屏幕上部回扫亮线也越多。
　　从图4看到，扫描正程＋27V电压经D301给TA8427K3脚OTL输出管供电，同时＋27V电源通过其7、1脚接通电子开关给C308充电，在C308两端建立＋27V电压；扫描逆程、电子开关接通7、6脚，使电源正端与C308负端相串，D301截止，C308正端接3脚OTL输出管，供电电压为2VCC=54V。
　　因此，决定泵电源输出性能的有自举升压电容C308、隔离二极管D301和芯片内的转换开关。检查C308和D301，发现D301反向漏电。更换后咽扫亮线消失。

　　　

　　〔例11〕开机画面正常，20分钟后屏幕呈一条水平亮线。
　　冷却后开机，观察屏幕光栅演变过程：15分钟之前满屏光栅、且扫描线性良好，随后上部光栅卷边压缩，但下部光栅相对稳定且线性良好。
　　根据OTL场输出级工作原理，下部光栅良好，说明TA8427K4脚输入的场频锯齿波幅度、相位完全满足要求；由于屏幕上半场光栅由图4（见上期）中上管Q3性能决定，加上故障现象和工作时间与机内温升有关，因此可以推测故障原因是TA8427K内Q3热稳定性变差，或其外围相关元件失效。试换TA8427K，故障现象依旧。
　　监视TA8859P8脚(反馈输入)和TA8427K2脚中点电压，光栅正常时两脚分别为11V和14V，待到故障出现，TA8859P8脚电压下降，TA8427K2脚电压相应升高。问题趋于明朗：对于采用直耦方式的OTL低频功率放大器来说，前级输入端电压的变化，必定引起后续各直耦段静态工作点的严重漂移。
　　见图4，TA8859P8脚电压下降使TA8427K4脚内推动管Q2b极电位下降、其c极电压升高，当TA8859P8脚电位下降使Q2截止时，Q3进入饱和导通，Q4进入截止、推挽工作停止，这时TA8427K2脚中点电压接近电源电压VCC，屏幕呈一条水平亮线。
　　开环TA8859P6脚交直流负反馈电路，监测TA8859P8脚和TA8427K2脚电压不再漂移，由此判断故障在交直流反馈电路。
　　对TA8859P6脚电压影响最大的热稳定性变差元件有C319和C305，当更换C319后故障排除。
　　〔例12〕画面场幅压缩。
　　分析其原因有：TA8427K4脚输入的场频锯齿波电压幅度过低；场幅控制电路失调；TA8859P6脚的负反馈过深；场输出级供电电压过低；场输出级耦合电容失效；厚膜块TA8427K内部功能失效。
　　用示波器观察TA8427K4脚场频锯齿波电压幅度为21Vp－p，长虹NC－6机芯垂直扫描幅度是由CPU通过I2C总线输入密码数据在TA8859P内M特性、S特性和垂直线性三项校正工作之前调整完成，TA8427K4脚锯齿波电压符合要求，足以免除对前面3种原因的追究。
　　测场输出级供电电压为27V，在耦合电容C306两端并联一只2200μF电容，画面满幅，将3300μF/25V电容换新后，故障排除。
　　〔例13〕画面边缘出现散焦。
　　由于电子束扫描到达屏幕中心与边缘的距离不等，对应所需要的聚焦电压也不相同。中低档彩电采用传统的静态聚焦，这只能使屏幕中部的电子束会聚良好，屏幕边缘难免要出现散焦或慧星像差现象。对于大屏幕彩电来说，这种现象更为明显。为此，新潮流行大屏幕彩电都引入了动态聚焦电路。

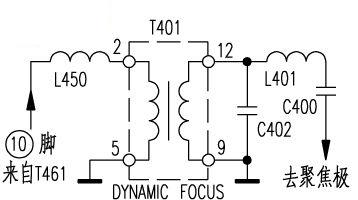

　　长虹NC－6机芯的动态聚焦(英文缩写为DQF)电路由图5中的L450、T401、L401、C402、C400组成。行回扫变压器T46110脚的行逆程脉冲经L450给T401初级绕组分布电容充电产生行锯齿波脉冲，通过25倍升压变压器T401变换升压，在次级绕组得到1000Vp－p的脉冲电压，再由C402、L401积分形成行频抛物波，由C400耦合送到显像管聚焦极，对T4613脚送来的FV直流聚焦电压进行调制，改善一行扫描边缘的聚焦效果，使整幅画面同样清晰。
　　用示波器观察T401初级绕组锯齿波电压波形正常，次级绕组却无输出。检查C402良好，测T401次级绕组开路。
　　这种专用变压器市场很难买到，开路故障一般是空气湿度大，导线很细出现霉点。由于次级绕在外层，因此只要拆到霉断处重新焊好还原、复核直流电阻标准后(约82Ω)浸漆烘干，即可上机使用。
　　〔例14〕图像轮廓清晰度下降。
　　为了获得高清晰度画质，长虹NC－6机芯在Y信号处理系统引入LTI(水平轮廓校正)、SSC(黑电平扩展)和VM(扫描速度调制)电路。其中水平轮廓校正的作用是改变电子束流的大小，使图像边缘具有强烈的明暗变化，产生勾边效果来使图像轮廓增强；SSC电路的作用是改变亮度信号中的“浅黑”电平，白色电平不变，即提高特定条件下图像的对比度、消除逆光和夜景的视觉朦胧感；而VM电路的作用是改变电子束水平扫描速率来增强图像轮廓清晰度，克服过强水平轮廓校正作用产生散焦造成的图像模糊。因此故障就与SSC电路和VM电路相关。
　　SSC和VM小信号处理都集成在视频/彩色/偏转组合芯片TA1222AN内，更换十分艰难。VM输出电路由图6所示的分立元件组成。根据SSC和VM的功能，可以区分故障在SSC电路还是VM电路。
　　仔细辨认画面逆光、夜景并无模糊视感，拔出接插件M702的VM信号插头，图像轮廓清晰度毫无变化，初步判断故障出在扫描速度调制电路。
　　插上VM信号插头，用示波器观察图6VM板Q705b极VM信号波形正常，说明TA1222AN由VM小信号形成电路完善，故障出在VM输出电路。
　　逐级检查，查出VM信号耦合电容C720失去充放电能力，更换后清晰度恢复。

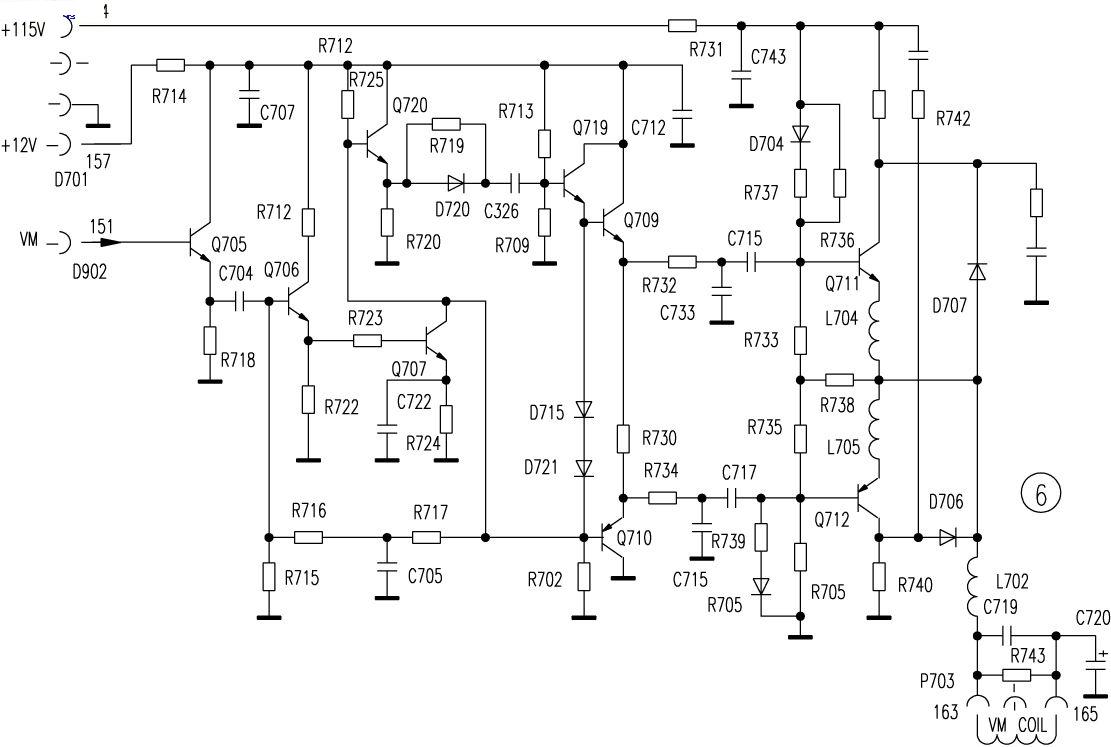

　　从图6看到，VM信号经Q705、Q706两级缓冲和Q707倒相放大分为两路：一路直接送到推动管Q710b极；另一路再经Q720、Q719缓冲送到推动管Q709b极。在TA1222AN{48}脚输出正极性VM脉冲时，经Q707倒相放大从c极输出负极性VM脉冲，Q709和Q712截止、Q710和Q711导通，＋115V电源对C720充电。充电回路是＋115V→R736→Q711→L704＋L702→VM线圈→C720→地；下半周，TA1222AN{48}脚输出负极性VM脉冲，经Q707倒相放大从c极输出正极性VM脉冲，Q710和Q711截止、Q709和Q712导通，C720放电。放电路径是：C720正端→VM线圈→L702＋L705→Q712→R740→地→C720负端。VM线圈挂在显像管管颈上，交变电流在VM线圈中激发的附加磁场叠加在偏转线圈产生的线性磁场上，对电子束扫描速度进行调制，即控制电子束水平扫描速度随视频信号突变高频分量加速或减速，以提高图像轮廓清晰度。
　　通过以上原理分析可以发现，VM电路的耦合电容和OTL场输出级的耦合电容同串联在所属输出回路，执行隔直、通交和储能，短路漏电会烧坏负载(指两种线圈)、开路时负载停止工作。因此本例的C720开路，VM调制作用也就随之消失。
　　〔例15〕画面上部出现回扫线。
　　前面指出了OTL场输出集成电路都引入泵电源供电，即场扫描正程采用低压供电，逆程采用高压供电。场扫描正程、逆程分开供电的优点是：可以降低OTL输出管c极损耗、提高场扫描电路效率，同时可以缩短场回扫逆程时间，提高逆程反峰脉冲幅度，改善机内场消隐效果。
　　根据图4所示OTL场输出工作原理，推挽对管中的上管Q3决定上部光栅，如果场逆程回扫时间大于场逆程消隐时间，屏幕上部场逆程回扫亮线不能全数抹去而嵌在上部的画面上。因此，屏幕上部出现回扫亮线是OTL场输出电路特有故障。
　　直接影响场逆程回扫时间的因素是逆程供电特性，逆程电压越高，场回扫时间越短，逆程电压越低，场回扫时间越长，对应屏幕上部回扫亮线也越多。
　　从图4看到，扫描正程＋27V电压经D301给TA8427K3脚OTL输出管供电，同时＋27V电源通过其7、1脚接通电子开关给C308充电，在C308两端建立＋27V电压；扫描逆程，电子开关接通7、6脚，使电源正端与C308负端相串，D301截止，C308正端接3脚OTL输出管，供电电压为2VCC=54V。
　　因此，决定泵电源输出性能的有自举升压电容C308、隔离二极管D301和芯片内的转换开关。检查C308和D301，发现D301反向漏电。更换后回扫亮线消失。（完）

　　
