红外报警开关采用国内外最流行的PIR人体热释电传感器作信号探测器，灵敏度高，探测距离可达10米以上，其俯视角可达86°，水平视角可达１120°。因它仅对人体释放的、特定波长的红外光最敏感，因而误动作极小。

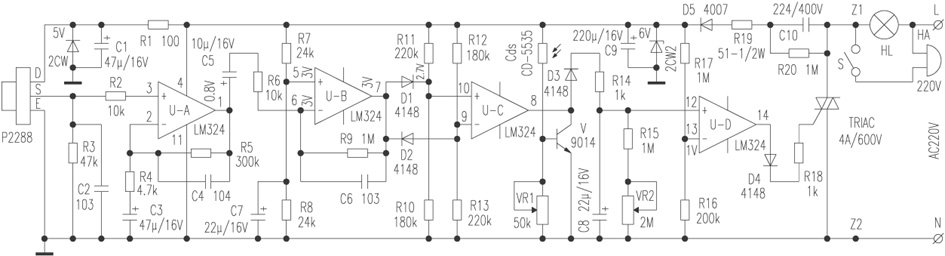

    当有人在其探测区域内以0.3～3Hz的频率活动时，它就能感生出微弱的电信号，经U-A、U-B两级放大后，从U-B⑦脚输出0.5-5.5V的强信号。
    D1、D2、R10-R13及U-C组成双门限比较器，因PIR感生的信号电压可正可负，故U-B⑦脚输出的电压亦可正可负（对中心电压3V而言）。当其输出的电压达到4.1V以上时，通过D1施加于U-C⑩脚的电压高于⑨脚的电压(3.3V)，使U-C⑧脚输出高电位；而当U-B⑦脚输出的电位低于2V时，则U-C⑨脚的电压将通过D2下降至2.7V以下，其⑧脚也输出高电位。
    平时无信号时，由于U-C⑨脚的电位(3.3V高于⑩脚(2.7V)，故⑧脚无输出。当PIR接收到信号时，⑧脚就一定输出高电位，通过D3、R14给C8充电，使U-D{12}脚电位高于{13}脚，其{14}脚输出高电位触发双向可控硅导通，点亮电灯。
   由于C8所储电能通过R15、VR2放电需时约2分钟，故在此2分钟内灯一直亮着。当C8上的电压低于{13}脚电压（1V）时，{14}脚无输出，可控硅关闭，灯自动熄灭。
    在夜间入眠或家中无人时，可将开关S闭合，一旦有小偷潜入探测区域内，在灯亮的同时会伴随着铃声大作，可以将小偷吓跑，起到防盗的作用。
    光敏电阻C D S及三极管Ｖ等组成光控电路，白天因光敏电阻的阻值很小101KΩ以下），三极管V饱和导通，将U-C⑧脚钳位至0.3V左右，故无论有无感应信号，可控硅均不能导通，灯不能点亮；到了夜晚，因光敏电阻的阻值变大到几兆欧，三极管Ｖ导通截止，U-C⑧脚不再受其钳位，一旦PIR接收到信号，⑧脚就立即输出高电平，使可控硅导通，将灯点亮。
