４Ｙ２型测距报捷控制专用集成电路，是一种用于组装测距报警控制类电子产品的集成电路，它采用了超声波测距的原理，对超声波探头前方的障碍物进行探测，根据障碍物的距离发出不同的警报声音，并通过４根控制线向外电路提供不同的控制信号，本集成电路中已包含了测距仪所需要的大部分单元，只需几个廉价的电阻电容、一个收音机上用的４５５ＫＣ压电陶瓷滤波器，、一对４０ＫＣ的超声波探头、一块ＭＣ４０６９ＵＢＥ或ＬＭ３２４就可以组装成一台高性能测距报警控制器。

　　本集成电路可用于汽车倒车报警器，它可以提醒驾驶员注意自己的车子离后面的障碍物还有多少距离。

　　本集成电路还可用作人身安全保护装置，如高压配电房中提醒人们不要进入高压范围，在冲床和注塑机上，可以在人手没有撤离操作区时禁止机器动作。

　　本集成电路可用于许多方面，如自动门铃、自动水喉、洗手机及烘干机、自动路灯控制、各种加料装置上探测物料、水塔水位控制等。

　　本集成电路采用ＤＩＰ塑料封装，共有１６条腿，其每条腿的含义如下：

ＸＴ１，外部４５５ＫＣ时钟信号输入，压电陶瓷振荡器输入端，可外接４５５ＫＣ高Ｑ值压电陶瓷振荡器；
Ｄ４：控制输出端４，表示１米内有物体；
Ｄ３：控制输出端３，表示０、５米内有物体；
Ｄ２：控制输出端２，表示０、２５米内有物体；
Ｄ１：控制输出端１，表示０、１２５米内有物体；
Ｄ０：高电平输出端，本脚可以不用；
ＢＰ：喇叭驱动电极，静态为低电平，驱动时输出２５００ＨＺ的脉冲，其声音的间距越小，表示物体的距离越近；
ＤＵＬＢ：加倍电极，使所有的距离都翻倍；
ＬＥＤ：方式选择端，本脚应接高电平；
ＢＰＮ：喇叭驱动电极，与ＢＰ互补，静态为低电平；
ＶＤＤ：电源，３～５Ｖ直流电源；
ＣＳ：超声波发射器驱动电极，平时为高阻状态，驱动时每秒输出十次，每次发出４０ＫＣ的脉冲８个；
ＣＳＮ：ＣＳ的互补电极，平时为低电平；
ＩＮ：超声波接受器输入端，高电平有效；
ＧＮＤ：地；
ＸＴ２：压电陶瓷振荡器输出电极，ＸＴ１组成一个低功耗的反相器，压电陶瓷滤波器应采用Ｑ值的产品，不然不易起振。

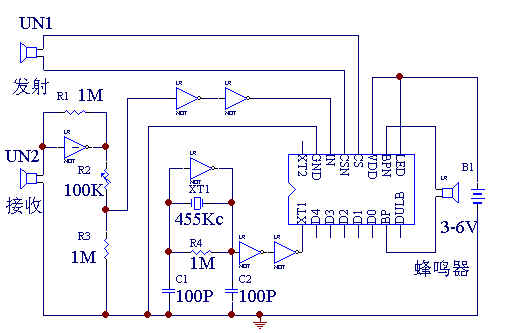

　　附图是一个最简单的实验电路，可以使用于洗手器等产品，采用外接振荡器，具体的产品应根据具体的情况作一些必要的调整。

主要用于汽车倒车报警器。
兼顾简单的控制信号输出。
采用廉价的455KC压电陶瓷滤波器
尽量少的外围元件。
采用廉价的40KC超声波探头。
收/发两个探头之间不用作声绝缘。
功能：

根据不同的设置状态本电路的有如下具体功能：

距离报警器电路，ＢＰ、ＢＰＮ推挽输出，可直接驱动蜂鸣器，声音根据距离的不同而不同，有四种声音（从缓慢、两响、三声音响、到急促快速）；声音输出可用于汽车倒车报警器、门铃、警戒报警器、地铁安全线提示等。
距离控制电路，D1到D5是五个不同距离相对应的电平输出端，可用于驱动发光二极管，低电平有效；五个报警点的距离是：0 到 1.2 米，间隔 0.3米。其输出可直接控制如自动水龙头、自动加料机，自动门、输送带上的料件计数等。
结果：

本芯片不够理想的地方是：

1未敢直接将10M 大电阻做进芯片里。
2没有将运算放大器做进芯片。
3缺少对信号作数字滤波的功能。

这里采用的是455KC 的压电陶瓷滤波器和40KC的超声波探头，难道是采用：455/11=41.36KC的方法？您可以测量一下这个芯片，您就能肯定我采用的是一种更为精密的方法。
