居家安全是人们十分关注的问题，本设计针对目前电话、手机、传呼机使用十分普遍的特点，采用若家中无人时，由无线红外探头监测是否有人闯入或发生火灾，并传送给单片机控制的家用自动拨号报警器，发现异常情况，及时拨打手机、传呼机或电话(号码事先存在报警器中)。

一、功能设计
我们认为该报警器需要满足以下功能：
１． 三重号码设置功能：可以同时设置电话、传呼、手机号码，并且可以随时修改。
２． 准确地判断和拨号功能：准确地判断，防止引起误报；一旦发生警告信息，判断确定后，自动拨号，然后发出现场鸣响警报。
３． 延时启动功能：启动报警器后，报警器于３０秒后自动进入警戒状态，便于主人从容离开，避免误报。
４． 良好的人机交互界面：采用３２位字符型液晶显示，号码用４×４键盘手动输入。
５． 良好的保密功能：必须键入正确密码才允许修改手机、传呼及电话号码。
６． 永久数据保存功能：即使发生人为断电，号码数据也不会丢失。
７． 安装简捷：无线探头可安装在房内任意位置。报警器和通话互不影响，对电话机不做任何改动。

二、系统设计电路
考虑用８９Ｃ５２作为ＣＰＵ；Ｐ１口作为用户键盘输入，输入内容包括：密码设置、电话号码设置等；Ｐ０口作为液晶显示的双向数据口；Ｐ３口作为串行Ｅ２ＰＲＯＭ Ｘ２５０４５的控制口和数据传输口，Ｘ２５０４５还有看门狗功能，当系统受干扰程序跑飞时，能及时复位ＣＰＵ；Ｐ０口经过锁存器７４ＬＳ２７３后作为模拟电话号码拨号数据口，通过十六选一数据选择器４０６７控制继电器矩阵模拟拨号；电话拨号采用价格便宜、低功耗的９１２１０；８９Ｃ５２的一个外部中断口用于无线红外探头的信号输入；为保证可靠性，采用无线收、发模块(５０ｍ)。

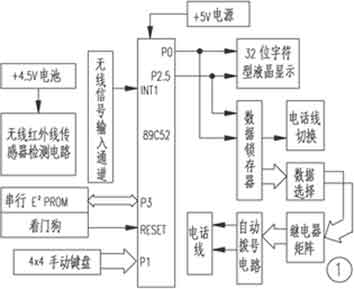

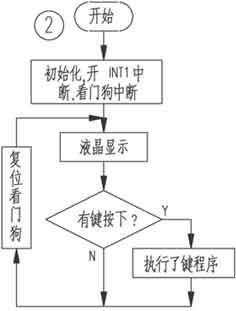

系统硬件框图和软件框图见图１、图２、图３所示。

三、实验测试
报警器启动后延时３０ｓ进入警戒状态。当无线红外线探头检测到入侵信号后准确传输到报警器，经判断检测报警无误后自动拨号，拨完三组号码后启动现场讯响报警；延时６０ｓ(时间可以设定)，自动回到警戒状态。
