  后您也可以发表文章的哦 | 天逸AD-780型卡拉OK前级放大器电路分析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

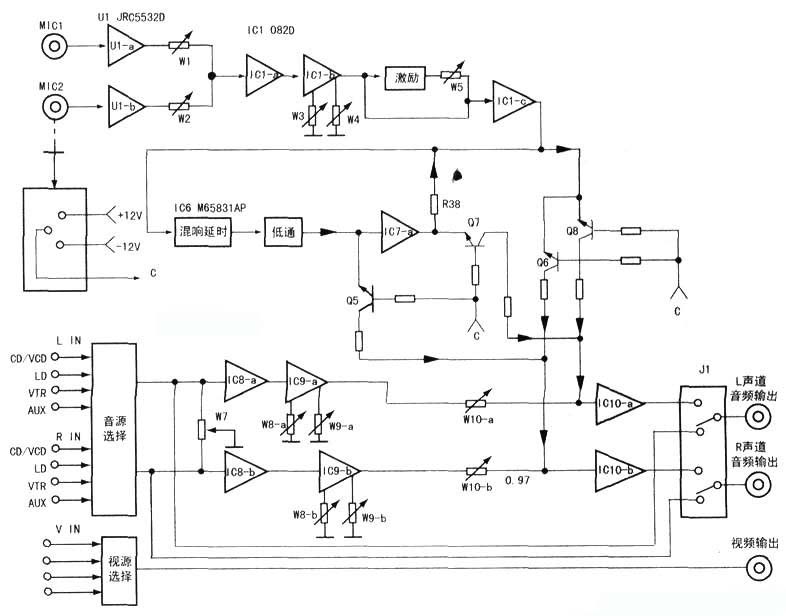

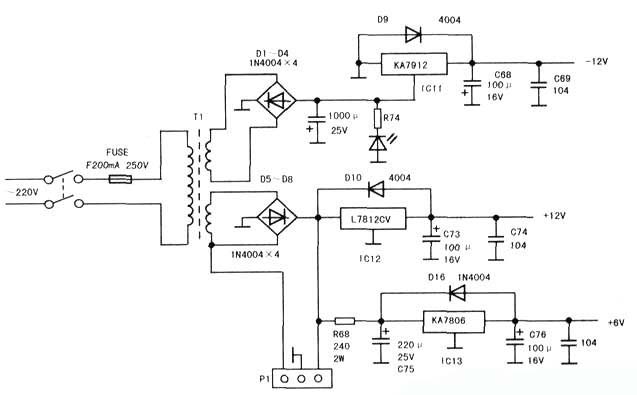

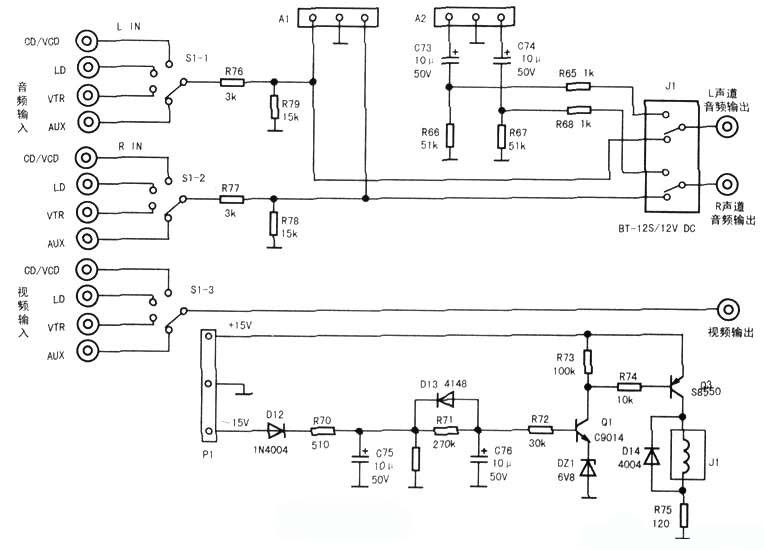

1.电源电路 2.信号输入选择电路 该机设有CD／VCD、LD、VTR、AUX四组音频信号输入端子和四组视频信号输入端子，输入信号选择受S1—1、S1-2、S1-3控制。经选择出的左、右声道 音频信号（音乐信号）一路送继电器J1的切换开关（继电器J1在整机断电时将音源输入信号直接送到输出端），另一路经接插件A1送至主板的音乐信号放大电 路。

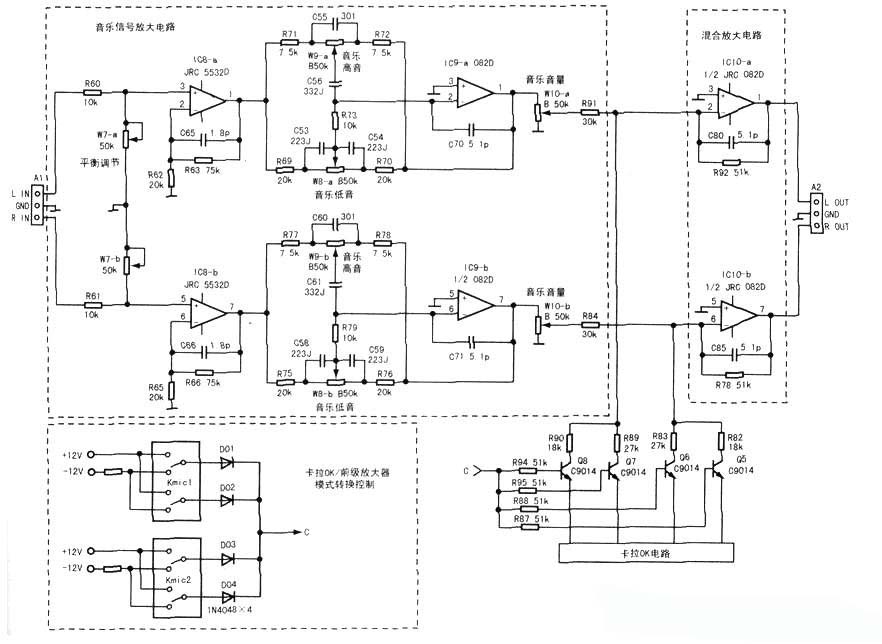

3.音乐信号放大电路 音源选择电路输出的左、右声道音乐信号经接插件A1送至主板，先经w7进行左、右声道音量平衡控制后。 分别送输入前置放大器IC 8- a、Ic8-b进行缓冲放大。其输出信号再送入Ic9-a、IC9-b接成的Rc衰减／反馈式音调控制电路，对音乐信号进行音调控 制。电路中，W9-a、 W9-b为高音控制电位器，W8-a、W8-b为低音控制电位器。经音调调节后的信号再经w10-a、Ic1O-b调控音乐音量，然后送到混合放大器 IC10-a、IC10-b。 音乐放大电路出现故障时，将会出现放音乐节目无声、声轻、噪声等故障。检查时应注意区分是两个声道均有问题。还是只是某一个声道有问题。若 两个声道均有问题，应重点检查运算放大器的供电是否正常和运放集成块IC8、 IC9是否损坏；若只有一个声道无音乐声音或小声，通常是因为该声道信号通 路中某个环节开路，使信号中断，如音频输入插座接触不良、波段式信号选择开关接触不良、接插件接触不良，以及引线断、信号耦合电阻和电容开路或虚焊 等均可使信号通道中断。 4.混合放大电路、信号输出电路以及断电信号直通控制电路 开关管Q5～Q8用于卡拉oK/前置放大状态的切换，它们受传声器插座内部自带的联动开关控制。 信号输出电路、断电信号直通控制电路。经主板放大后的音乐信号或传声器信号与伴奏音乐信号混合的卡拉oK信号经接插件A2送回输入/输出电路板， 并送至继电器11的切换开关，经11切换后由音频输出插口输出，并送往后级放大器。经选择出的的视频信号不作任何处理。直接送视频输出插口。 下图下部为断电信号直通控制电路，该控制电路可实现开机延时接通前级放大器的功能。这部分电路故障的特点是：音乐信号和卡拉oK信号输出均不 正常（无声、小声等），常见故障部位是继电器及其控制电路。 继电器的常见故障主要是内部线圈断线和开关触点接触不良。 继电器控制电路的常见故障是接通电源后，听不见继电器吸合声。正常情况下，打开电源开关后3秒左右。应可听到“嗒”一声（继电器吸合声）。若 继电器不能吸合，检查时先测量继电器工作的+15v直流电压是否正常，再检查继电器线圈是否断线以及驱动电路是否工作正常。

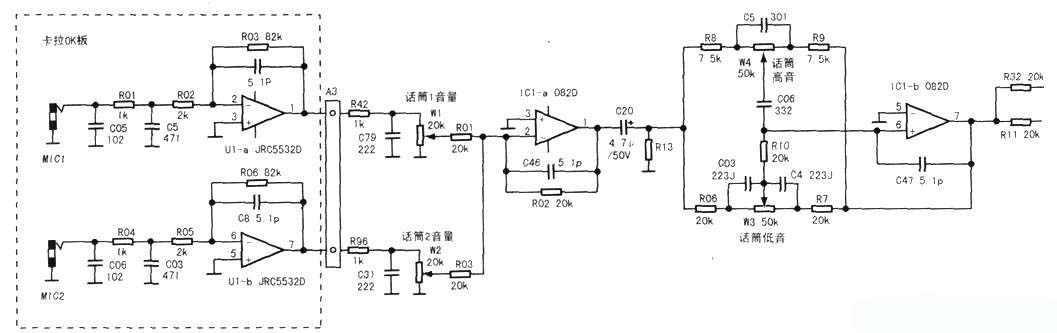

5.话筒输入电路与前置放大电路及控制电路 MIC1、MIC2为两个相同的话筒输入插座，内部都带有两组联动开关。当传声器未插入时，C输出负电压，使电子开关Q5、Q6、Q7、Q8截止（参见图4） ，传声器放大器信号和混响信号均不能送入IC10，整机处于非卡拉OK状态。当传声器（一个或两个）插入插座时。插座内的转换触点使c输出正电压，控制电 子开关Q5、Q6，传声器放大器信号送入IC10；同时，C输出的正电压控制Q7、Q8导通，混响信号 D+和D-也送至IC10，传声器直通信号不但与混响信号混合。还 与音乐信号混合，这时就可进行卡拉oK演唱。 u1预放大后的话筒信号经插件A3送至主板。经w1、W2调节音量后再经电阻R01、 R03送入IC—a的输入端（（2）脚）进行混合放大。混合放大后的话筒 信号经C20耦合、R13衰减，再送至音调控制电路。音调控制电路是一个典型的 Rc衰减负反馈式音调电路。电路中，W4为高音控制电位器，它与R8、R9、C5、 C06组成高音控制网络。w3为低音控制电位器，它与R06、R7、 R10、C03、c4组成低音控制网络。经音调控制电路进行人声修饰后的话筒信号，一路经R32直接 送至IC2-c的输入端，另一路送入由IC2-a、 IC3、IC4及其外围电路组成的话筒激励电路。 这部分电路发生故障，将会造成放送音乐节目有声，但用话筒演唱时无话筒声音。检查时，应区分是两路话筒均无声还是某一路话筒无声。 两路话筒均无声的故障发生在混合放大电路（IC1-a）、话筒音调控制电路（1C1-b）。另外，IC-b之后的电路有问题，也会造成这种故障。 某一路话筒无声。问题出在该路的话筒信号输入电路、前置预放大电路。以及话筒音量控制电路。

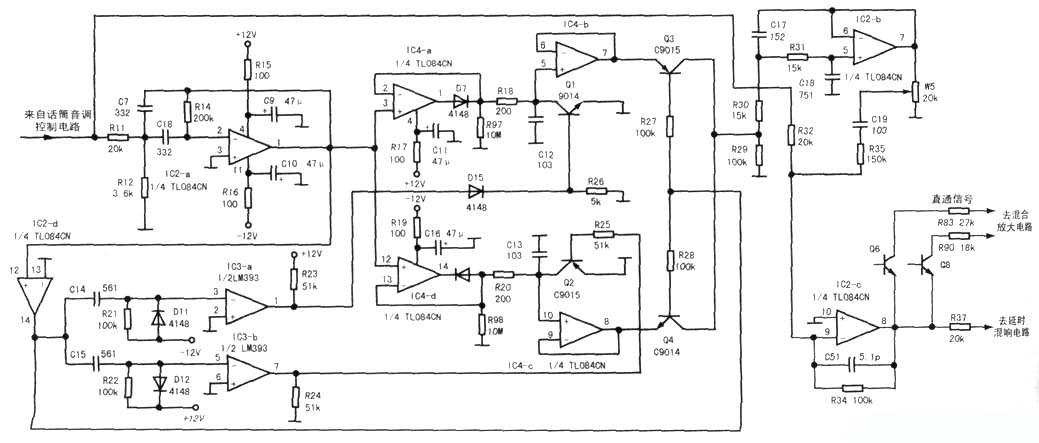

6.激励电路 这部分电路出现故障，将造成卡拉OK无声（混合放大器IC2-c损坏）或演唱声干瘪、没有穿透力。检查时。应重点检查运算放大器IC2、 IC3、IC4，以 及Q1～Q4的工作状态。应注意的是，运放Ic3（LM.393）的输入端（3）、（5）脚直流电压与其他运放的不同：IC3（LM393）（3）脚电压为-11.8V，（5）脚 电压为11.7v，而其他运放的输入端电压约为0V。

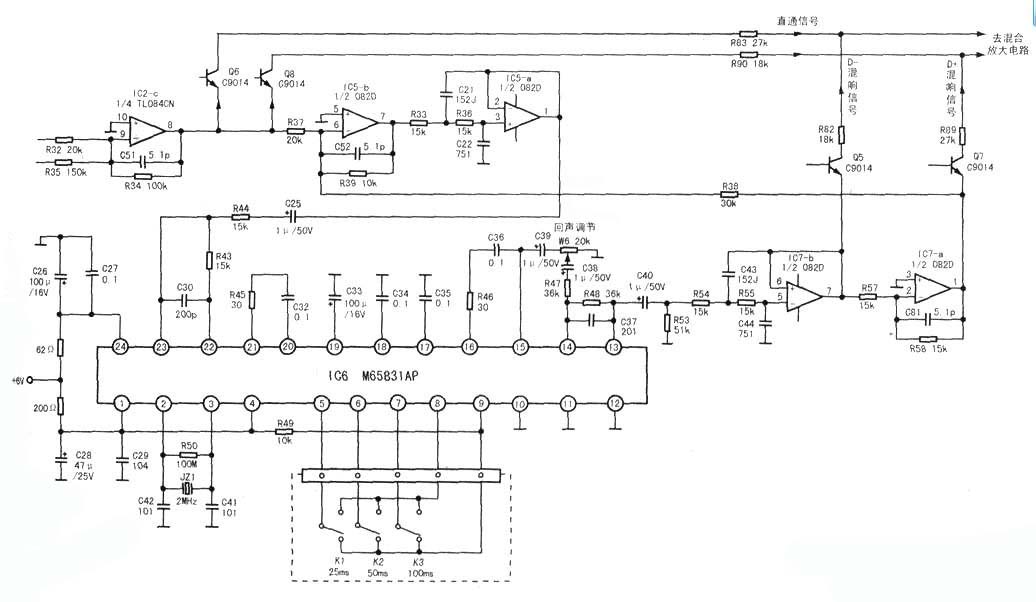

7.延时混响电路 IC6是数码延时混响处理集成电路，其引脚功能见附表。IC6的延迟时间较宽，在12.3ms-196.6ms之间。延迟时间由（4）-（7）脚的电平状态来确定。
为方便用户调节，本电路的延迟时间分为25ms、50ms、100ms三个挡位，分别由K1-K3控制，控制IC6（5）-（7）脚的高、低电平状态，实现延时调节 。该机中，（4）脚一直为高电 平（电源电压），这样，只要改变（5）～（7）脚的电平高低，就可以实现八种延时状态了。 由Q5、Q7送来的混响声信号与由Q6、Q8送来的未经延迟的直达声信号混合，得到卡拉OK信号，并送左、右声道与音乐信号混合。
1）无混响 检查电子开关Q5、Q7：若干扰Q5、Q7集电极喇叭中发出“啪啪”声，而干扰其发射极无声或小声。则故障在这两个电子开关。先插入话筒后，检测电 子开关Q5、Q7基极电压，正常时应有0.65V电压。若异常，则检查卡拉oK／前置放大模式控制电路。基极电压正常，则检查Q5、Q7是否损坏。Q5、Q7同时损坏 的可能性不大。一般是某一只损坏，此时表现为某一声道无延时混响信号。而另一声道有延时混响信号。 如果干扰IC7-a、Ic7-b的输出端喇叭中发出较大的“啪啪”声，而干扰输入端无声或小声，则说明故障在运算放大集成块IC7。 如果干扰IC6输出端（13脚）喇叭中发出“啪啪”声。而干扰输入端（23脚）无声或无混响声。则说明故障在延时混响电路IC6及其外接元件。检查时 。先测量IC6（1）脚（数字电源端）、（24）脚（模拟电源输入端）两个电源电压是否正常，再检查（19）脚的基准电压是否正常。如果正常，再采用干扰法 检查，方法是：先将回声电位器调到最大。同时选择最长的延迟时间，然后手拿镊子碰触集成电路IC6 的信号进、出引脚（（14）、（15）、（20）、（21） 、（23）脚）。听喇叭中的反应来判断。正常时，碰触一下以上各引脚后，喇叭均发出一连串的 “啪啪”声（由强变弱，不断衰减），即有回音效果。若碰 触以上各脚时。虽有“啪啪”干扰声发出，而无回音效果，则说明IC6工作不正常，通常是（2）、（3）脚外接的2MHz（hertz）赫兹Hz晶振有问题 P a -a）<>。< C32；若碰触（23）脚有回音效果。则认为IC6工作基本正常，故障在IC6（23）脚之前的信号耦合元件C25、R44以及缓冲放大器（IC5-b）、低通滤波器（IC5 良。若不是，则检查C39、C30、R47是否开路或失效；若碰触（20）脚有回音效果，而碰触（21）脚无声或小声，则应检查（21）、（20）脚的外围元件R45、 接触不 ，可采用替换法检查。若碰触（14）脚有回音效果，而碰触（15）脚无声或小声，则应检查（15）、（14）脚的外围元件，一般为回声调节电位器W6> 2）自激 例：不插话筒时。放送音乐节目有轻微噪声。当插入话筒后。噪声立即变大。且噪声大小随回声旋钮的调节而变化。 分析检修：这种故障显然出在卡拉OK电路，通常是延时混响电路产生自激造成的。延时混响集成电路IC6内部不良，或者外部电容失效均会产生自激， 需结合各脚的工作电压来判断。 普测IC6各脚电压，发现（18）、（17）脚电压异常，其他引脚电压基本正常。正常时，（18）、（17）脚电压应基本相同，均为0.6V左右。但实际检 测（18）脚为2.3v，（17）脚为0.5v。估计是两脚的外接电容C34、C35失效。当用0.1μF电容替换C35后，故障消除。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
