该保护电路能在市电电压高于或低于规定值时，进行声光报警，同时自动切断电器电源，保护用电器不被损坏。该装置体积小、功能全、制作简单、实用性强。
　　工作原理

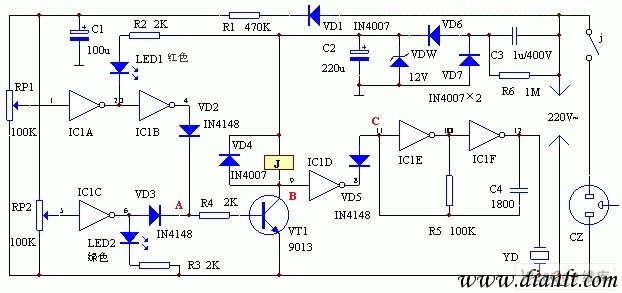

　　电路如图1所示。市电电压一路由C3降压，DW稳压，VD6、VD7、C2整流滤波输出12V稳定的直流电压供给电路。另一路由VD1整流、R1降压、C1滤波，在RP1、RP2上产生约10.5V电压检测市电电压变化输入信号。门IC1A、IC1B组成过压检测电路，IC1C为欠压检测，IC1D为开关，IC1E、IC1F及压电陶瓷片YD等组成音频脉冲振荡器。三极管VT和继电器J等组成保护动作电路。红色LED1作市电过压指示，绿色管LED2作市电欠压指示。

　　市电正常时，非IC1A输出高电平，IC1B、IC1C输出低电平，LED1、LED2均截止不发光，VT截止，J不动作，电器正常供电，此时B点为高电平，F4输出低电平，VD5导通，C点为低电平，音频脉冲振荡器停振，YD不发声。当市电过压或欠压时，IC1B、IC1C其中有一个输出高电平，使A点变为高电位，VT饱和导通，J通电吸合，断开电器电源，此时B点变为低电位，IC1D输出高电平，VD5截止，反向电阻很大，相当于开路，音频脉冲振荡器起振，YD发出报警声，同时相应的发光二极管发光指示。
　　元器件选择与制作

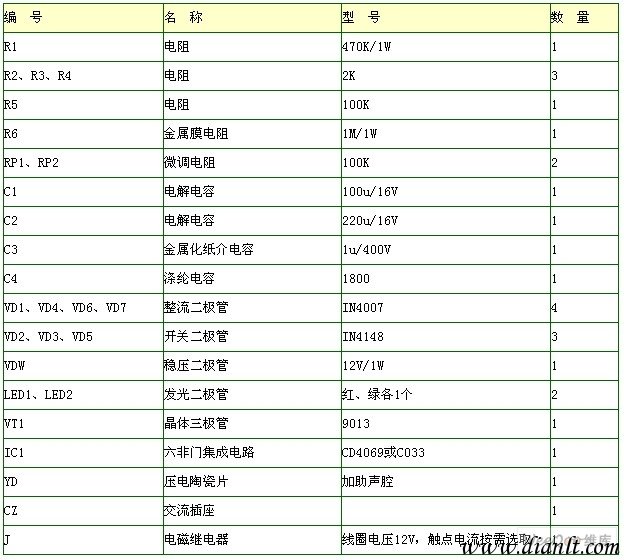

　　元器件清单见下表。

　　调试时，用一台调压器供电，调节电压为正常值（220V），用一白炽灯作负载，使LED1、LED2均熄灭，白炽灯亮，然后将调压器调至上限值或下限值，调RP1或RP2使LED1或LED2刚好发光，白炽灯熄灭，即调试成功。
　　全部元件可安装于一个小塑料盒中，将盒盖上打两个孔固定发光二极管，打一个较大一点的圆孔固定压电陶瓷片，并用一个合适的瓶盖给压电片作一个助声腔，使其有较响的鸣叫声。
