光电耦合器运用广泛，笔者依据光电耦合器特性，设计一个方便的测试光电耦合器电路，该电路简单、准确，使用方便。

电路原理

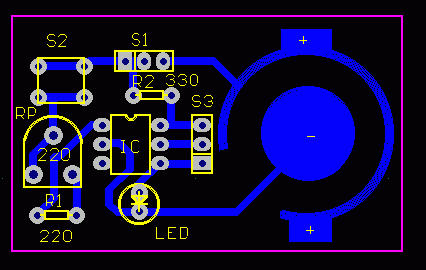

    当电源接通后，led不发光。按下s2，led会发光。调rp，led的发光强度会发生变化，说明光电耦合器是好的。印刷电路板图如下图，电池采用3v纽扣电池，电池安装在印刷板的铜箔面，用铜片扣住并焊稳即可。

    本印刷板适合用于TLP621、TLP521、TLP321、TLP124、TLP121、PC817、PC713、pc617、ON3111、ON3131以及TLP332、TLP532、TLP632、TLP634、TLP732、CNX82A、FX0012CE，在使用4个脚的光电耦合器器时把S3的1、2脚短路；在使用6个脚的光电耦合器时请把S3的2、3脚短路。
