场效应管放大电路的共源电路、共漏电路、共栅电路分别与三极管放大电路的共射电路、共集电路、共基电路相对应。

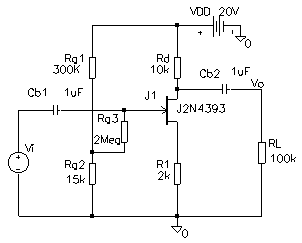

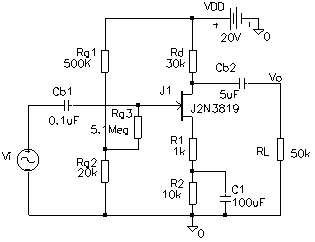

共源电路与共射电路均有电压放大作用，即 ，而且输出电压与输入电压相位相反。为此，统称这两种放大电路为反相电压放大器，用图X1(a)所示的示意图表示。



共漏电路与共集电路均没有电压放大作用，即 。在一定条件下可认为 ，即 ，而且输出电压与输入电压同相位。因此，可将这两种放大电路称为电压跟随器，用图1(b)所示的示意图表示。

共栅电路和共基电路均有输出电流与输入电流接近相等（ ）。为此，可将它们称为电流跟随器，用图1(c)所示的示意图表示。而且，由于这两种放大电路的输入电流都比较大，因此，它们的输入电阻都比较小。

场效应管放大电路最突出的优点是，共源、共漏和共栅电路的输入电阻高于相应的共射、共集和共基电路的输入电阻。此外，场效应管还有噪声低、温度稳定性好、抗辐射能力强等优于三极管的特点，而且便于集成。

必须指出，由于场效应管的低频跨导一般比较小，所以场效应管的放大能力比三极管差，因而共源电路的电压增益往往小于共射电路的电压增益。另外，由于MOS管栅源极之间的等效电容C_gs只有几皮法 ~ 几十皮法，而栅源电阻r_gs又很大，若有感应电荷，则不易释放，从而形成高电压，以至于将栅源极间的绝缘层击穿，造成管子永久性损坏。使用时应注意保护。

实际应用中可根据具体要求将上述各种组态的电路进行适当的组合，以构成高性能的放大电路。

　

CST

1. 电路如图CS_01所示，其中

 (1) 图(a)是____组态。

    A. 共源-共射   B. 共漏-共射

    C. 共漏-共集   D. 共源-共集

 (2) 图(b)是____组态。

    A. 共源-共射   B. 共漏-共射

    C. 共漏-共集   D. 共源-共集

2. 两级放大电路的组成框图如图CS_02所示，给你提供的元件有三级管(其  = 100,r_be =1k )，场效应管(其gm=2ms),R_c或R_d约为10k  ，R_e或R(源极电阻)约为1k  。信号源的频率范围为20Hz-10kHz。要求当信号源内阻R_s从1k  变到100k  ，负载电阻R_L从10k  变到1k  时，|A_vs|=|V_o/V_s|>10且       <20   ,同时希望V_s和R_L的接入不影响该电路的静态工作点，电路的体积重量要小。

 (1) 该电路应选用____耦合方式。

    A. 直接耦合   B. 阻容耦合   C. 变压器耦合

 (2) 第一级放大电路应选用____组态。

    A. 共源   B. 共射   C. 共漏   D. 共集

 (3) 第二级放大电路应选用____组态。

    A. 共源   B. 共射   C. 共基   D. 共集

　

答案:

     1. (1) B   (2) D

     2. (1) B   (2) A   (3) D

例1 设电路及参数如图LT_01所示，T1工作点上的gm=18ms，Cgs=2.5PF， Cgd=0.9PF；T2工作点上的b =100，r_bb=50W，r_be=1kW，Cbe=80PF，Cbc=5PF。试作出电路的幅频响应，求出电路的上限截止频率f_H。

解：进入Schemat ICs主窗口，绘出图LT_01所示电路。分别选中T1、T2进入模型参数修改窗（选择菜单中Edit|Model|Edit项，单击Instance Model(Text)可打开模型参数修改窗），将T1、T2的有关模型参数作如下修改：

T1:

BF=133

CJE=45.4PF

CJC=7.83PF

T2:

BETA=190mS

CGS=3.88PF

CGD=2.32PF

这样，便可得到题中要求的T1、T2在静态工作点上的参数值。

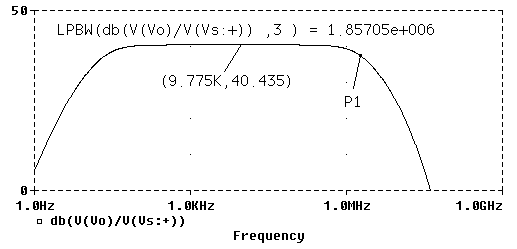

再设置交流扫描分析（AC Sweep）功能。得到电路的幅频响应如图LT_01（b）所示，由此可知电路的上限截止频率f_H=1.857MHz，中频增益为40.435dB。

如图LT_01（b）
