长虹原装拆机ENV598E6G3同TDQ-4A2 ENV-59870G3
ENV598E6G3是ENV-59870G3的升级 带增补

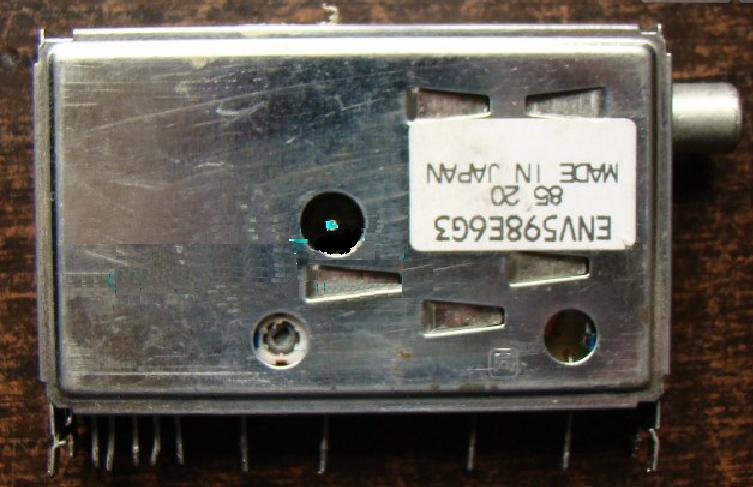

该高频头内部结构如图1所示。
带全增补功能的MT06A用作电压调谐器的主题芯片，取代了非增补功能的MT01、MT0.的IC.频率合成器则由TSA5526T组成。波段切换是通过它内部的三极管组成的切换电路来实现，减少了IC的外围元件。高频头内，在损耗极小的印制线板正面，屏蔽腔内插焊了许多电感线圈，决定了各频道的频率。4MHz晶振产生基准频率信号，用于本振频率的分频。1/4波长平面化谐振线是特高频段的谐振元件。印制板反面装贴许多片状元件和2只IC..所以它线路简单，元件较少，小巧超薄，灵敏度高，性能稳定，抗频率漂移和端子辐射能力较强，被许多高档彩电所采用。
表1 ENV598E6G3高频头引脚功能表
|
脚号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
符号 |
BT |
AGC |
BM |
IF |
ADD |
SDA |
SCL |
BPL |
BTL |
|
功能 |
调谐电压 |
自动增益控制 |
预置电压 |
中频输出 |
地址码 |
串行数据线 |
串行时钟线 |
集成块工作电压 |
调谐电压供电低端 |
|
电压 |
0.8~
30V |
0.5~
7.5V |
+12V |
|
5V |
3.4V |
3.8V |
+5V |
32V |
|
黑表
笔地
KΩ |
7.5 |
∞ |
0.8 |
|
7.2 |
6.8 |
7.5 |
4.6 |
46~50 |
|
红表
笔地
KΩ |
∞ |
∞ |
0.8 |
∞ |
20 |
∞ |
∞ |
10.5 |
∞ |
